9.1 寄存器詳細說明
圖 9-1 寄存器 0x00
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 復位 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-2 寄存器 0x00 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-1 | 0 | R/W | 0 | 必須寫入 0 |
| 0 | 復位 | R/W | 0 | 該位會將所有內部寄存器復位為默認值并自行清零。 |
圖 9-2 寄存器 0x07
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| OP IF MAPPER | 0 | OP IF EN | OP IF SEL | ||||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-3 寄存器 0x07 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 | |
|---|---|---|---|---|---|
| 7-5 | OP IF MAPPER | R/W | 000 | 輸出接口映射器。該寄存器包含不同接口的正確輸出接口位映射。接口位映射從電子保險絲內部加載，并且還需要保險絲加載命令才能生效（0x13、D0）。由于電子保險絲加載會重置 SPI 寫入、因此需要在編程序列中首先加載寄存器 0x07 以及電子保險絲加載（0x13、D0）。 初始復位后，默認輸出接口變體自動從內部保險絲加載。然而，在讀取該寄存器時，它會返回 000，直到使用 SPI 寫入一個值。 001：2 線，18 和 14 位 010：2 線，16 位 011：1 線 100：0.5 線 其他：未使用 | |
| 4 | 0 | R/W | 0 | 必須寫入 0 | |
| 3 | OP IF EN | R/W | 0 | 啟用更改默認輸出接口模式 (D2-D0)。 | |
| 2-0 | OP IF SEL | R/W | 000 | 輸出接口模式的選擇。OP（如果也需要啟用 EN (D3)）。 初始復位后，默認輸出接口自動從內部保險絲加載。然而，在讀取該寄存器時，它會返回 000，直到使用 SPI 寫入一個值。 011：2 線 100：1 線 101：0.5 線 其他：未使用 | |
圖 9-3 寄存器 0x08
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | PDN CLKBUF | PDN REFAMP | 0 | PDN A | PDN B | PDN GLOBAL |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-4 寄存器 0x08 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-6 | 0 | R/W | 0 | 必須寫入 0 |
| 5 | PDN CLKBUF | R/W | 0 | 采樣時鐘緩沖器斷電 0：啟用時鐘緩沖器 1：時鐘緩沖器斷電 |
| 4 | PDN REFAMP | R/W | 0 | 內部基準增益放大器斷電 0：已啟用 REFAMP 1：REFAMP 斷電 |
| 3 | 0 | R/W | 0 | 必須寫入 0 |
| 2 | PDN A | R/W | 0 | ADC 通道 A 斷電 0：已啟用 ADC A。 1：ADC 通道 A 已斷電 |
| 1 | PDN B | R/W | 0 | 將 ADC 通道 B 斷電 0：ADC 通道 B 已啟用 1：ADC A 和 B 已斷電 |
| 0 | PDN GLOBAL | R/W | 0 | 通過 SPI 全局?jǐn)嚯?br> 0：全局電源已禁用 1：全局?jǐn)嚯娨褑⒂谩嚯娖帘危拇嫫?0x0D）確定哪些內部塊會斷電。 |
圖 9-4 寄存器 0x09
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | PDN FCLKOUT | PDN DCLKOUT | PDN DA1 | PDN DA0 | PDN DB1 | PDN DB0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-5 寄存器 0x09 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-6 | 0 | R/W | 0 | 必須寫入 0 |
| 5 | PDN FCLKOUT | R/W | 0 | 幀時鐘 (FCLK) LVDS 輸出緩沖器斷電 0：FCLK 輸出緩沖器已啟用 1：FCLK 輸出緩沖器已斷電 |
| 4 | PDN DCLKOUT | R/W | 0 | DCLK LVDS 輸出緩沖器斷電 0：DCLK 輸出緩沖器已啟用 1：DCLK 輸出緩沖器已斷電 |
| 3 | PDN DA1 | R/W | 0 | 通道 A 線路 1 的 LVDS 輸出緩沖器斷電。 在 1 線和 1/2 線模式中不會自動斷電。 0：DA1 LVDS 輸出緩沖器已啟用 1：DA1 LVDS 輸出緩沖器斷電 |
| 2 | PDN DA0 | R/W | 0 | 通道 A 線路 0 的 LVDS 輸出緩沖器斷電。 0：DA0 LVDS 輸出緩沖器已啟用 1：DA0 LVDS 輸出緩沖器斷電 |
| 1 | PDN DB1 | R/W | 0 | 通道 B 線路 1 的 LVDS 輸出緩沖器斷電。在 1 線和 1/2 線模式中不會自動斷電。 0：DB1 LVDS 輸出緩沖器已啟用 1：DB1 LVDS 輸出緩沖器斷電 |
| 0 | PDN DB0 | R/W | 0 | 通道 B 線路 0 的 LVDS 輸出緩沖器斷電。 在 1/2 線模式中不會自動斷電。 0：DB0 LVDS 輸出緩沖器已啟用 1：DB0 LVDS 輸出緩沖器斷電 |
圖 9-5 寄存器 0x0D (PDN GLOBAL MASK)
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | MASK CLKBUF | MASK REFAMP | MASK BG DIS | 0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-6 寄存器 0x0D 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-4 | 0 | R/W | 0 | 必須寫入 0 |
| 3 | MASK CLKBUF | R/W | 0 | 采樣時鐘輸入緩沖器的全局?jǐn)嚯娖帘未a控制。 0：執行全局?jǐn)嚯姇r(shí)，時鐘緩沖器將斷電。 1：執行全局?jǐn)嚯姇r(shí)，時鐘緩沖器將不會斷電。 |
| 2 | MASK REFAMP | R/W | 0 | 基準放大器的全局?jǐn)嚯娖帘慰刂啤?br>0：執行全局?jǐn)嚯姇r(shí)，基準放大器將斷電。 1：執行全局?jǐn)嚯姇r(shí)，基準放大器將不會斷電。 |
| 1 | MASK BG DIS | R/W | 0 | 內部1.2V 帶隙電壓基準的全局?jǐn)嚯娖帘慰刂?。設置該位會降低全局?jǐn)嚯娔Ｊ较碌墓?，但?huì)增加喚醒時間。請參閱斷電選項概述。 0：當執行全局?jǐn)嚯姇r(shí)，內部1.2V 帶隙電壓基準將不會斷電。 1：當執行全局?jǐn)嚯姇r(shí)，內部1.2V 帶隙電壓基準將斷電。 |
| 0 | 0 | R/W | 0 | 必須寫入 0 |
圖 9-6 寄存器 0x0E
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| SYNC PIN EN | SPI SYNC | SPI SYNC EN | 0 | REF CTL | REF SEL | SE CLK EN | |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-7 寄存器 0x0E 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7 | SYNC PIN EN | R/W | 0 | 該位控制 SYNC/PDN 引腳的功能。 0：當引腳被拉高時，SYNC/PDN 引腳會運行全局?jǐn)嚯娔Ｊ健?br>1：SYNC/PDN 引腳在引腳被拉高時發出 SYNC 命令。 |
| 6 | SPI SYNC | R/W | 0 | 切換該位會使用 SPI 寄存器寫入來發出 SYNC 命令。還必須啟用使用 SPI 的 SYNC (D5)。該位不會自行復位為 0。 0：正常運行 1：已發出 SYNC 命令。 |
| 5 | SPI SYNC EN | R/W | 0 | 該位使用 SPI 而不是 SYNC/PDN 引腳來啟用同步。 0：使用 SPI 寄存器位同步已禁用。 1：使用啟用的 SPI 寄存器位進行同步。 |
| 4 | 0 | R/W | 0 | 必須寫入 0 |
| 3 | REF CTL | R/W | 0 | 該位決定 REFBUF/CTRL 引腳控制電壓基準選擇還是控制 SPI 寄存器 (D2-D1)。 0：REFBUF/CTRL 引腳選擇電壓基準選項。 1：可使用 SPI (D2-D1) 和 D0 選擇單端時鐘來選擇電壓基準。 |
| 2-1 | REF SEL | R/W | 00 | 選擇電壓基準選項。REF CTRL (D3) 必須設置為 1。 00：內部基準 01：使用內部基準緩沖器 (REFBUF/CTRL) 的外部電壓基準 (1.2V) 10：外部電壓基準 11：未使用 |
| 0 | SE CLK EN | R/W | 0 | 選擇單端時鐘輸入、并將差分采樣時鐘輸入緩沖器斷電。REF CRTL (D3) 必須設置為 1。 0：差分時鐘輸入 1：單端時鐘輸入 |
圖 9-7 寄存器 0x11
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | 0 | DLL PDN | 0 | AZ EN |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-8 寄存器 0x11 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-3 | 0 | R/W | 0 | 必須寫入 0 |
| 2 | DLL PDN | R/W | 0 | 本寄存器僅適用于 ADC3683。它會將用于調整采樣時間的內部 DLL 斷電。僅當以低于 40 MSPS 的采樣率運行時，才必須啟用該寄存器。當啟用了 DLL PDN 位時，采樣時間直接取決于采樣時鐘占空比（采樣時間為 50/50 占空比為 TS /2）。 0：采樣時間為 TS /4 1：采樣時間為 TS /2（僅適用于低于 40 MSPS 的采樣率）。 |
| 1 | 0 | R/W | 0 | 必須寫入 0 |
| 0 | AZ EN | R/W | 0 | 該位使能內部自動置零電路。ADC3683-xEP 默認禁用此功能。 0：自動置零已禁用 1：自動置零已啟用 |
圖 9-8 寄存器 0x13
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | E-FUSE LD | |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-9 寄存器 0x13 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-1 | 0 | R/W | 0 | 必須寫入 0 |
| 0 | E-FUSE LD | R/W | 0 | 該寄存器位用于加載不同接口的內部位映射。在寄存器 0x07 中設置接口后，該 E-FUSE LD 位需要設置為 1 并復位為 0使加載生效。由于電子保險絲加載會重置 SPI 寫入、因此需要在編程序列中首先加載寄存器 0x07 以及電子保險絲加載（0x13、D0）。 0：電子保險絲負載組 1：電子保險絲負載復位 |
圖 9-9 寄存器 0x14/15/16
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| CUSTOM PAT [7:0] | |||||||
| CUSTOM PAT [15:8] | |||||||
| TEST PAT B | TEST PAT A | CUSTOM PAT [17:16] | |||||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-10 寄存器 0x14/15/16 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-0 | CUSTOM PAT [17:0] | R/W | 00000000 | 該寄存器有兩個用途：
00001：18 位 ADC 的 Ramp 模式 00100：16 位 ADC 的 Ramp 模式 10000：14 位 ADC 的 Ramp 模式 |
| 7-5 | TEST PAT B | R/W | 000 | 啟用通道 B 的測試模式輸出模式（注意：測試模式在位映射器之前設置，并且基于 ADC 的原始分辨率（從 MSB 開始）。它們以任一輸出格式工作。 |
| 000：正常輸出模式（測試模式輸出已禁用） 010：Ramp 模式：需要使用自定義 PAT 寄存器設置適當?shù)脑隽?br> 011：使用寄存器 0x14/15/16 中的自定義 PAT [17:0] 的常量模式。 其他：未使用 | ||||
| 4-2 | TEST PAT A | R/W | 000 | 啟用通道 A 的測試圖形輸出模式(注意：測試模式在位映射器之前設置，并且基于 ADC 的原始分辨率（從 MSB 開始）。它們以任一輸出格式工作。 |
| 000：正常輸出模式（測試模式輸出已禁用） 010：Ramp 模式：需要使用自定義 PAT 寄存器設置適當?shù)脑隽?br> 011：使用寄存器 0x14/15/16 中的自定義 PAT [17:0] 的常量模式。 其他：未使用 |
圖 9-10 寄存器 0x19
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| FCLK SRC | 0 | 0 | FCLK DIV | 0 | 0 | 0 | TOG FCLK |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-11 寄存器 0x19 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7 | FCLK SRC | R/W | 0 | 用戶必須選擇 FCLK 信號來自 ADC 還是來自 DDC 塊。此處，實際抽取被視為與旁路模式相同 0：從 ADC 生成 FCLK。對于 DDC 旁路、實際抽取模式和 1/2 線復數抽取模式，F(xiàn)CLK SRC 設置為 0。 1：DDC 塊生成 FCLK。在復數抽取模式下、僅需要為 2 線和 1 線輸出接口模式設置該位，但不需要為 1/2 線模式設置該位。 |
| 6-5 | 0 | R/W | 0 | 必須寫入 0 |
| 4 | FCLK DIV | R/W | 0 | 僅在旁路/實際抽取模式下，對于 2 線輸出模式，該位需要設置為 1。 0：除 2 線抽取旁路和實際抽取模式外的所有輸出接口模式。 1：用于抽取旁路和實際抽取的 2 線輸出接口模式。 |
| 3-1 | 0 | R/W | 0 | 必須寫入 0 |
| 0 | TOG FCLK | R/W | 0 | 此位適當?shù)卣{(diào)整 FCLK 信號以適應 1/2 線模式，在該模式下，F(xiàn)CLK 會被拉伸以覆蓋通道 A 和通道 B。此位僅需要在具有復數抽取模式的 1/2 線模式下設置。 0：所有其他模式。 1：用于 1/2 線復數抽取模式的 FCLK。 |
表 9-12 FCLK SRC 和 FCLK DIV 寄存器位配置位與串行接口間的配置
| 旁路/抽取 | 串行接口 | FCLK SRC | FCLK DIV | TOG FCLK |
|---|---|---|---|---|
| 抽取旁路/實際抽取 | 2 線 | 0 | 1 | 0 |
| 1 線 | 0 | 0 | 0 | |
| 1/2 線 | 0 | 0 | 0 | |
| 復數抽取 | 2 線 | 1 | 0 | 0 |
| 1 線 | 1 | 0 | 0 | |
| 1/2 線 | 0 | 0 | 1 |
圖 9-11 寄存器 0x1A
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | LVDS ? 擺幅 | 0 | 0 | 0 | 0 | 0 | 0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-13 寄存器 0x1A 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 | |
|---|---|---|---|---|---|
| 7 | 0 | R/W | 0 | 必須寫入 0 | |
| 6 | LVDS ? 擺幅 | R/W | 0 | 此位將 LVDS 輸出電流從 3.5mA 降低到 1.75mA，從而降低功耗。 | |
| 5-0 | 0 | R/W | 0 | 必須寫入 0 | |
圖 9-12 寄存器 0x1B
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| MAPPER EN | 20B EN | BIT MAPPER RES | 0 | 0 | 0 | ||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-14 寄存器 0x1B 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7 | MAPPER EN | R/W | 0 | 該位僅在旁路模式下啟用更改輸出分辨率（包括輸出串行化因子）。20位分辨率輸出不需要該位。 0：輸出位映射器已禁用。 1：輸出位映射器已啟用。 |
| 6 | 20B EN | R/W | 0 | 該位啟用 20 位輸出分辨率，這對于非常高的抽取設置非常有用，因此量化噪聲不會影響 ADC 性能。 0：20 位輸出分辨率已禁用。 1：20 位輸出分辨率已啟用。 |
| 5-3 | BIT MAPPER RES | R/W | 000 | 使用位映射器設置輸出分辨率。在旁路模式下運行時，需要啟用 MAPPER EN 位 (D6)。 000：18 位 001：16 位 010：14 位 所有其他值、不適用 |
| 2-0 | 0 | R/W | 0 | 必須寫入 0 |
表 9-15 輸出位映射器與工作模式的寄存器設置
| 旁路/抽取 | 輸出分辨率 | MAPPER EN (D7) | BIT MAPPER RES (D5-D3) |
|---|---|---|---|
| 抽取旁路 | 分辨率更改 | 1 | 000：18 位 001：16 位 010：14 位 |
| 實際抽取 | 分辨率更改（默認 18 位） | 0 | |
| 復數抽取 | 0 |
圖 9-13 寄存器 0x1E
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | LVDS DATA DEL | LVDS DCLK DEL | ||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-16 寄存器 0x1E 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-4 | 0 | R/W | 0 | 必須寫入 0 |
| 3-2 | LVDS DATA DEL | R/W | 00 | 這些位調節 SLVDS 輸出數據的輸出時序。 00：無延遲 01：數據提前 50 ps 10：數據延遲 50 ps 11：數據延遲 100 ps |
| 1-0 | LVDS DCLK DEL | R/W | 00 | 這些位會調整 SLVDS DCLK 輸出的輸出時序。 00：無延遲 01：DCLK提前 50 ps 10：DCLK 延遲 50 ps 11：DCLK 延遲 100 ps |
圖 9-14 寄存器 0x20/21/22
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| FCLK PAT [7:0] | |||||||
| FCLK PAT [15:8] | |||||||
| 0 | SCR EN | 0 | 0 | FCLK PAT [19:16] | |||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-17 寄存器 0x20/21/22 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-0 | FCLK PAT [19:0] | R/W | 0xFFC00 | 這些位可以調整 FCLK 的占空比。在抽取旁路模式下，F(xiàn)CLK模式會針對不同的輸出分辨率自動調整。表 9-18 展示了實際/復數抽取中 1 線和 1/2 線的正確 FCLK 模式值。 |
| 6 | SCR EN | R/W | 0 | 該位會啟用輸出數據加擾器。還需要設置數字旁路（0x24、D2）。 0：輸出擾頻已禁用 1：輸出擾頻已啟用 |
表 9-18 基于接口的不同分辨率的 FCLK 模式
| DECIMATION | 輸出分辨率 | 2-WIRE | 1-WIRE | 1/2-WIRE |
|---|---|---|---|---|
| REAL DECIMATION | 14 位 | 使用默認值 | 0xFE000 | 使用默認值 |
| 16 位 | 0xFF000 | |||
| 18 位 | 0xFF800 | |||
| 20 位 | 0xFFC00 | |||
| COMPLEX DECIMATION | 14 位 | 0xFFFFF | 0xFFFFF | |
| 16 位 | ||||
| 18 位 | ||||
| 20 位 |
圖 9-15 寄存器 0x24
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | CH AVG EN | DDC 多路復用器 | DIG BYP | DDC EN | 0 | |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-19 寄存器 0x24 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-6 | 0 | R/W | 0 | 必須寫入 0 |
| 5 | CH AVG EN | R/W | 0 | 對 ADC 通道 A 和通道 B 的輸出求平均值。必須啟用 DDC 多路復用并將其設置為 '11'。需要啟用抽取濾波器,并將其設置為旁路（全速率輸出）或抽取且 DIG BYP 設置為 1。 0：通道均值計算功能已禁用 1：對通道 A 和通道 B 的輸出求平均值：(A+B)/2. |
| 4-3 | DDC 多路復用器 | R/W | 0 | 配置抽取濾波器前面的 DDC 多路復用。 00：ADC 通道 A 連接到 DDC A；ADC 通道 B 連接到 DDC B 01：ADC 通道 A 連接到 DDC A 和 DDC B。 10：ADC 通道 B 連接到 DDC A 和 DDC B。 11：提供給 DDC A 和 DDC B 的 ADC 平均模塊的輸出（請參閱 CH AVG EN）。 |
| 2 | DIG BYP | R/W | 0 | 需要設置該位以啟用數字特性模塊（包括抽取和擾碼）。 0：數字功能塊旁路——最低延遲 1：數據路徑包括數字功能 |
| 1 | DDC EN | R/W | 0 | 為兩個通道啟用內部抽取濾波器 0：DDC 已禁用。 1：啟用 DDC。 |
| 0 | 0 | R/W | 0 | 必須寫入 0 |

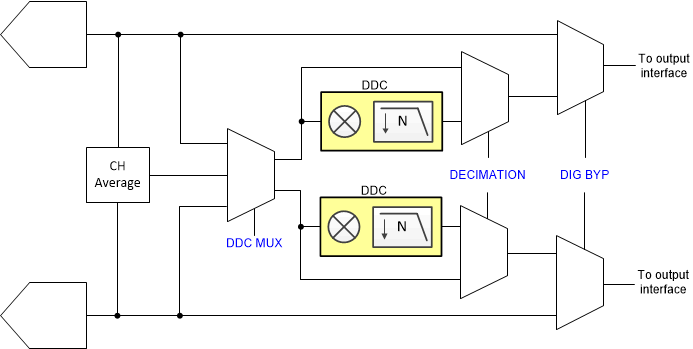

圖 9-16 數字特性的寄存器控制圖 9-17 寄存器 0x25
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| DDC MUX EN | DECIMATION | REAL OUT | 0 | 0 | MIX PHASE | ||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-20 寄存器 0x25 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 | |
|---|---|---|---|---|---|
| 7 | DDC MUX EN | R/W | 0 | 啟用 ADC 與抽取濾波器之間的數字多路復用。此位是寄存器 0x24（D4，D3）中的 DDC 多路復用設置生效所必需的。 0：DDC 多路復用已禁用 1：DDC 多路復用已啟用 | |
| 6-4 | DECIMATION | R/W | 000 | 復數抽取設置。這適用于兩個通道。 | |
| 000：旁路模式（無抽?。?br> 001：抽取 2 010：抽取 4 011：/8 抽取 | 100：抽取 16 101：抽取 32 其他：未使用 | ||||
| 3 | REAL OUT | R/W | 0 | 該位選擇實際輸出抽取。該模式適用于兩個通道。在此模式下，抽取濾波器是低通濾波器，不會執行復雜混合來降低功耗。為了更大限度地節省功耗，在這種情況下的 NCO 應設置為 0。 0：復數抽取 1：實際抽取 | |
| 2-1 | 0 | R/W | 0 | 必須寫入 0 | |
| 0 | MIX PHASE | R/W | 0 | 該位用于使 NCO 相位反相 0：NCO 相位按原樣。 1：NCO 相位反相。 | |
圖 9-18 寄存器 0x26
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| MIX GAIN A | MIX RES A | FS /4 MIX A | MIX GAIN B | MIX RES B | FS/4 MIX B | ||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-21 寄存器 0x26 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 | |
|---|---|---|---|---|---|
| 7-6 | MIX GAIN A | R/W | 00 | 此位將 0、3 或 6-dB 的數字增益應用于數字混頻器的輸出，以補償通道 A 的混頻損耗。 00：未添加數字增益 01：3-dB 的數字增益已增加（應使用實際抽取啟用） 10：6-dB 數字增益已增加（應使用復數抽取啟用） 11：未使用 | |
| 5 | MIX RES A | R/W | 0 | 切換該位會重置通道 A 的 NCO 相位并加載新的 NCO 頻率。該位不會自復位。 | |
| 4 | FS /4 MIX A | R/W | 0 | 為 DDC A 啟用 FS/4混合（僅限復數抽取）。 0：FS/4 混合已禁用。 1：FS/4 混合已啟用。 | |
| 3-2 | MIX GAIN B | R/W | 00 | 該位向數字混頻器的輸出應用 0、3 或 6-dB 數字增益來補償通道 B 的混合損耗 00：未添加數字增益 01：3-dB 的數字增益已增加（應使用實際抽取啟用） 10：6-dB 數字增益已增加（應使用復數抽取啟用） 11：未使用 | |
| 1 | MIX RES B | R/W | 0 | 切換該位會復位通道 B 中的 NCO 相位，并加載新的 NCO 頻率。該位不會自復位。 | |
| 0 | FS/4 MIX B | R/W | 0 | 為 DDC B 啟用 FS/4 混合（僅限復數抽?。?。 0：FS/4 混合已禁用。 1：FS/4 混合已啟用。 | |
圖 9-19 寄存器 0x27
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | OP ORDER A | Q-DEL A | FS/4 MIX PH A | 0 | 0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-22 寄存器 0x27 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-5 | 0 | R/W | 0 | 必須寫入 0 |
| 4 | OP ORDER A | R/W | 0 | 交換通道 A 的 I 和 Q 輸出順序。有關建議設置，請參閱 表 9-23。僅用于復數抽取。實際抽取設置為 0。 0：輸出順序?yàn)?I[n]、Q[n] 1：輸出順序已交換：Q[n]、i[n] |
| 3 | Q-DEL A | R/W | 0 | 這會將通道 A 的 Q 樣片輸出延遲 1。有關推薦的布局，請參閱 表 9-23。僅用于復數抽取。實際抽取設置為 0。 0：輸出順序?yàn)?I[n]、Q[n] 1：Q 樣片延遲 1 個樣片：I[n]、Q[n+1]、I[n+1]、Q[n+2] |
| 2 | FS/4 MIX PH A | R/W | 0 | 使用 FS/4 混頻器時，將通道 A 的混頻器相位反相。 0：混頻器相位為非反相 1：混頻器相位已反相 |
| 1-0 | 0 | R/W | 0 | 必須寫入 0 |
表 9-23 針對復數抽取的 OP-ORDER和 Q-DELAY 寄存器設置
| SLVDS 接口 | OP-ORDER | Q-DELAY |
|---|---|---|
| 2 線 | 1 | 0 |
| 1 線 | 0 | 1 |
| 1/2 線 | 1 | 1 |
圖 9-20 寄存器 0x2A/B/C/D
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| NCO A [7:0] | |||||||
| NCO A [15:8] | |||||||
| NCO A [23:16] | |||||||
| NCO A [31:24] | |||||||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-24 寄存器 0x2A/2B/2C/2D 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-0 | NCO A [31:0] | R/W | 0 | 為抽取濾波器通道 A 設置 32 位 NCO 值。NCO 值為 fNCO× 232 / FS。 在實際抽取模式下，這些寄存器會自動設置為 0。 |
圖 9-21 寄存器 0x2E
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | OP ORDER B | Q-DEL B | FS/4 MIX PH B | 0 | 0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-25 寄存器 0x2E 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-5 | 0 | R/W | 0 | 必須寫入 0 |
| 4 | OP ORDER B | R/W | 0 | 交換通道 B 的 I 和 Q 輸出順序。有關建議設置，請參閱 表 9-23。僅用于復數抽取。實際抽取設置為 0。 0：輸出順序?yàn)?I[n]、Q[n] 1：輸出順序已交換：Q[n]、i[n] |
| 3 | Q-DEL B | R/W | 0 | 這會將通道 B 的 Q 樣片輸出延遲 1。有關推薦的布局，請參閱 表 9-23。僅用于復數抽取。實際抽取設置為 0。 0：輸出順序?yàn)?I[n]、Q[n] 1：Q 樣片延遲 1 個樣片：I[n]、Q[n+1]、I[n+1]、Q[n+2] |
| 2 | FS/4 MIX PH B | R/W | 0 | 使用 FS/4 混頻器時，將通道 B 的混頻器相位反相。 0：混頻器相位為非反相 1：混頻器相位已反相 |
| 1-0 | 0 | R/W | 0 | 必須寫入 0 |
圖 9-22 寄存器 0x31/32/33/34
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| NCO B [7:0] | |||||||
| NCO B [15:8] | |||||||
| NCO B [23:16] | |||||||
| NCO B [31:24] | |||||||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-26 寄存器 0x31/32/33/34 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-0 | NCO B [31:0] | R/W | 0 | 為抽取濾波器通道 B 設置 32 位 NCO 值。NCO 值為 fNCO× 232 / FS。 在實際抽取模式下，這些寄存器會自動設置為 0。 |
圖 9-23 寄存器 0x39..0x60
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| OUTPUT BIT MAPPER CHA | |||||||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-27 寄存器 0x39..0x60 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-0 | OUTPUT BIT MAPPER CHA | R/W | 0 | 這些寄存器用于對輸出數據總線進行重新排序。有關如何進行編程，請參閱 節 7.3.5.3。 |
圖 9-24 寄存器 0x61..0x88
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| OUTPUT BIT MAPPER CHB | |||||||
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-28 寄存器 0x61..0x88 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-0 | OUTPUT BIT MAPPER CHB | R/W | 0 | 這些寄存器用于對輸出數據總線進行重新排序。有關如何進行編程，請參閱 節 7.3.5.3。 |
圖 9-25 寄存器 0x8F
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | FORMAT A | 0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-29 寄存器 0x8F 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-2 | 0 | R/W | 0 | 必須寫入 0 |
| 1 | FORMAT A | R/W | 0 | 該位設置通道 A 的輸出數據格式。數字旁路寄存器位（0x24、D2）也需要啟用。 0：二進制補碼 1：偏移二進制 |
| 0 | 0 | R/W | 0 | 必須寫入 0 |
圖 9-26 寄存器 0x92
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | FORMAT B | 0 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W-0 |
表 9-30 寄存器 0x92 字段說明
| 位 | 字段 | 類型 | 復位 | 說明 |
|---|---|---|---|---|
| 7-2 | 0 | R/W | 0 | 必須寫入 0 |
| 1 | FORMAT B | R/W | 0 | 該位設置通道 B 的輸出數據格式。數字旁路寄存器位（0x24、D2）也需要啟用。 0：二進制補碼 1：偏移二進制 |
| 0 | 0 | R/W | 0 | 必須寫入 0 |
