7.3.4.5 抽取濾波器
ADC3683-xEP 支持 2 倍、4 倍、8 倍、16 倍和 32 倍復數抽取、阻帶抑制至少為 85dB、通帶帶寬約為 80%。表 7-3 概述了不同抽取設置相對于 ADC 采樣率 FS 的通帶帶寬。在實時抽取模式下，輸出帶寬是復雜帶寬的一半。
表 7-3 抽取濾波器摘要和最大可用輸出帶寬
| 實數/復數抽取 | 抽取設置 N | 輸出速率 | 輸出帶寬 | 輸出速率 (FS = 65MSPS) | 輸出帶寬 (FS = 65MSPS) |
|---|---|---|---|---|---|
| 復數 | 2 | FS / 2 復數 | 0.8 × FS / 2 | 32.5MSPS 復頻率 | 26MHz |
| 4 | FS / 4 復數 | 0.8 × FS / 4 | 16.25MSPS 復頻率 | 13MHz | |
| 8 | FS / 8 復數 | 0.8 × FS / 8 | 8.125MSPS 復頻率 | 6.5MHz | |
| 16 | FS / 16 復數 | 0.8 × FS / 16 | 4.0625MSPS 復頻率 | 3.25MHz | |
| 32 | FS / 32 復數 | 0.8 × FS / 32 | 2.03125MSPS 復頻率 | 1.625MHz | |
| 實數 | 2 | FS /2 實時 | 0.4 × FS / 2 | 32.5MSPS | 13MHz |
| 4 | FS /4 實時 | 0.4 × FS / 4 | 16.25MSPS | 6.5MHz | |
| 8 | FS /8 實時 | 0.4 × FS / 8 | 8.125MSPS | 3.25MHz | |
| 16 | FS /16 實時 | 0.4 × FS / 16 | 4.0625MSPS | 1.625MHz | |
| 32 | FS /32 實時 | 0.4 × FS / 32 | 2.03125MSPS | 0.8125MHz |
抽取濾波器響應歸一化為 ADC 采樣時鐘頻率 FS，如圖 7-27至圖 7-36所示。其說明如下：

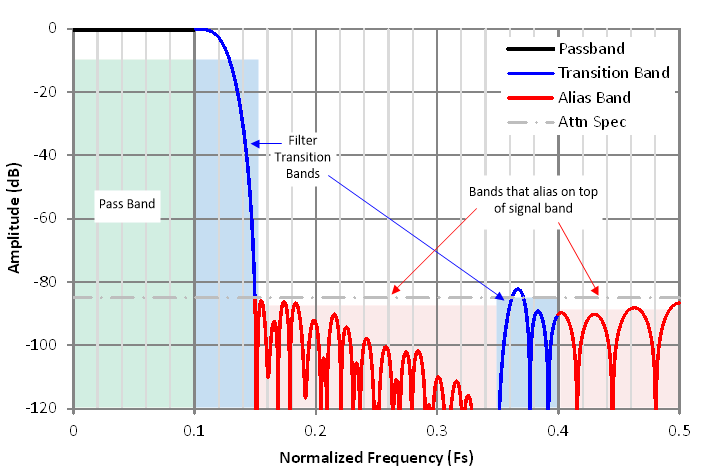

每張圖都包含濾波器通帶、過渡帶和混疊或阻帶，如圖 7-26所示。x 軸顯示了歸一化為 ADC 采樣率 FS 的偏移頻率（經過 NCO 頻率偏移后）。
例如，在 4 分頻復數設置中，輸出數據速率為 FS/4 復數，奈奎斯特區域?yàn)?FS/8 或 0.125 × FS。過渡帶（藍色）以 0.125 × FS 為中心，混疊過渡帶以 0.375 × FS 為中心。阻帶（紅色）在通帶頂部混疊，以 0.25 × FS 和 0.5 × FS 為中心。阻帶衰減大于 85dB。
圖 7-26 抽取濾波器圖的解釋

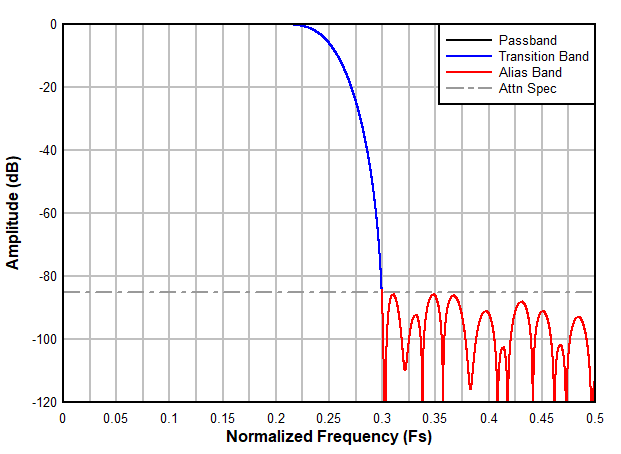

圖 7-27 2 倍復雜抽取率頻率響應

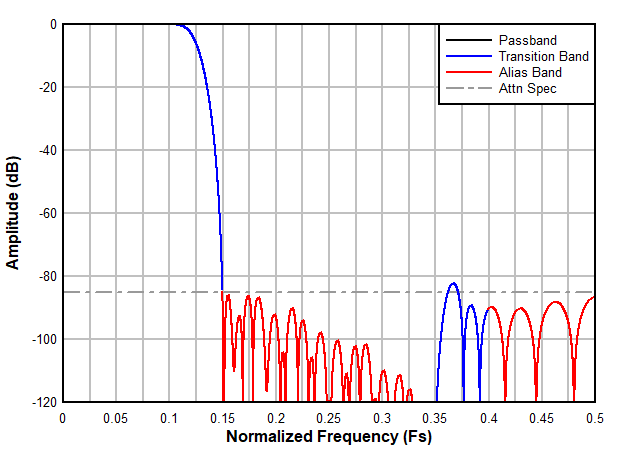

圖 7-29 4 倍復雜抽取率頻率響應

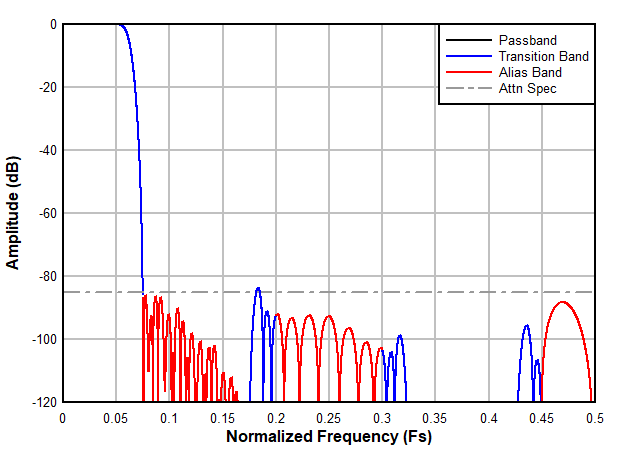

圖 7-31 8 倍復雜抽取率頻率響應

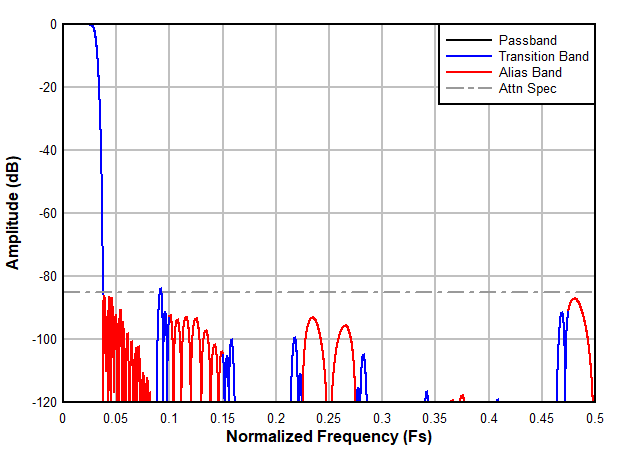

圖 7-33 16 倍復雜抽取率頻率響應

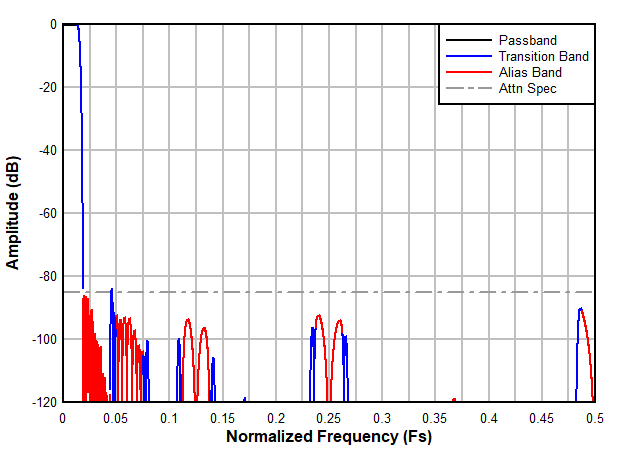

圖 7-35 32 倍復雜抽取率頻率響應
圖 7-28 2 倍復雜抽取率通帶紋波響應

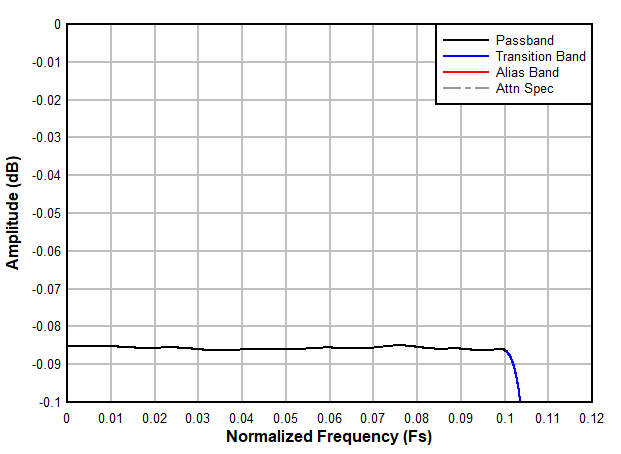

圖 7-30 4 倍復雜抽取率通帶紋波響應

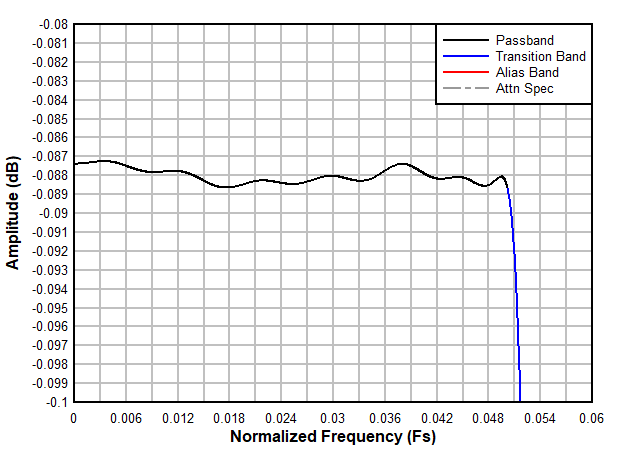

圖 7-32 8 倍復雜抽取率通帶紋波響應

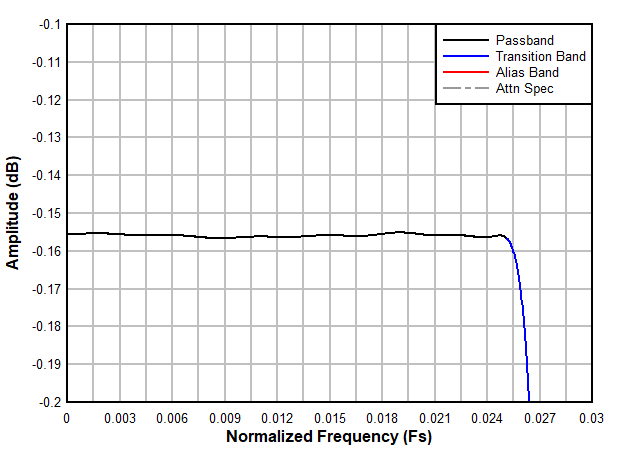

圖 7-34 16 倍復雜抽取率通帶紋波響應

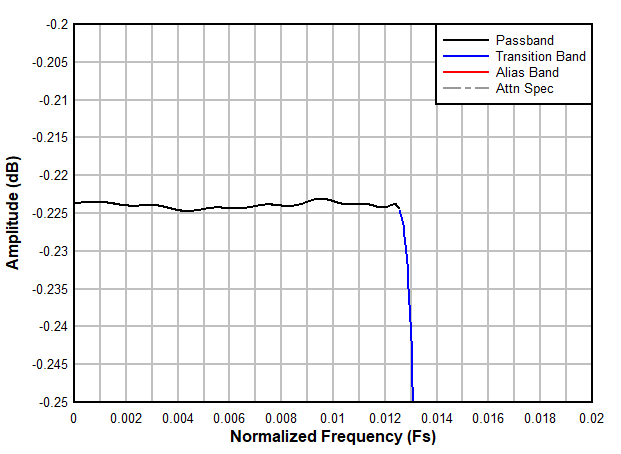

圖 7-36 32 倍復雜抽取率通帶紋波響應
