3 說明
ADC3664 器件是一款低噪聲、超低功耗、14 位、125MSPS 高速雙通道 ADC。該器件可實現超低噪聲性能和 -156.9dBFS/Hz 的噪聲頻譜密度，還具有出色的線性度和動態范圍。ADC3664 可提供中頻采樣支持，使器件適合各種應用。高速控制環路受益于低至一個時鐘周期的低延遲。該 ADC 在 125MSPS 下的功耗僅為每通道 100mW，其功耗隨采樣率減小而迅速降低。
ADC3664 使用串行 LVDS (SLVDS) 接口輸出數據，可更大限度減少數字互連的次數。該器件提供雙通道、單通道和半通道選項。ADC3664 與 16 位分辨率 ADC 系列實現了引腳對引腳兼容。該器件支持 –40?C 至 +105?C 的工業級工作溫度范圍。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| ADC3664 | VQFN (40) | 5.00 × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
表 3-1 器件比較
| 器件型號 | 分辨率 | 采樣率 |
|---|---|---|
| ADC3661 | 16 位 | 10MSPS |
| ADC3662 | 16 位 | 25MSPS |
| ADC3663 | 16 位 | 65MSPS |
| ADC3664 | 14 位 | 125MSPS |

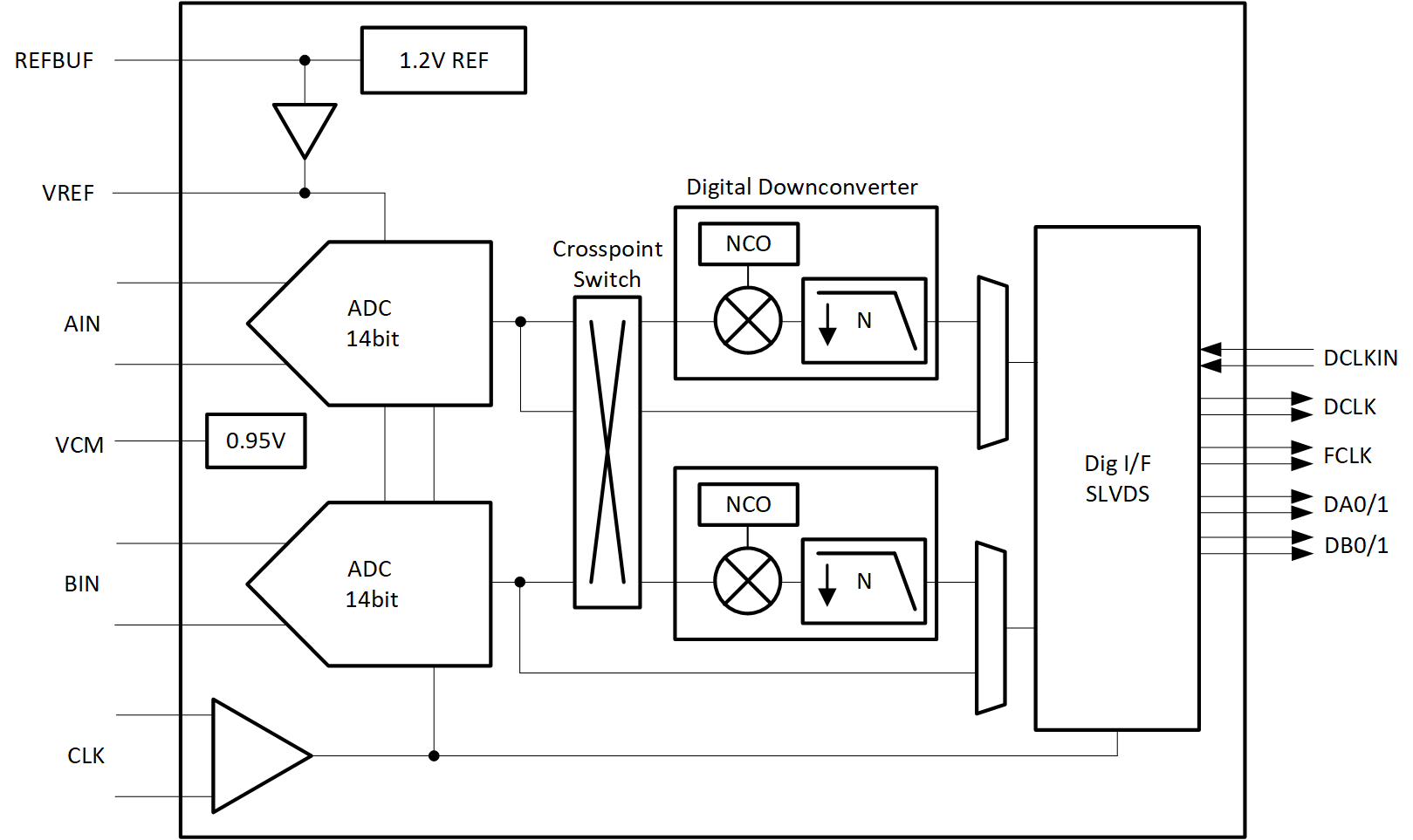

簡化版方框圖
