6.4.1 低功耗模式和高性能模式
通過將器件編程為低功耗模式，可以在以犧牲性能為代價來降低器件功耗。該模式僅在 1GSPS 或更低速率下運行時可用，建議僅用于第一奈奎斯特區域。默認工作模式為高性能模式，該模式通過默認寄存器值啟用。表 6-12 顯示了在低功耗模式和高性能模式的最低功耗配置之間切換的寄存器寫入值。僅當 CAL_EN 設置為 0 且 JESD_EN 設置為 0 時才應執行這些寫入。
| 寄存器名稱（地址） | 低功率模式值 | 高性能模式值（默認模式） |
|---|---|---|
| LOW_POWER1 (0x037) | 0x46 | 0x4B |
| LOW_POWER2 (0x29A) | 0x06 | 0x0F |
| LOW_POWER3 (0x29B) | 0x00 | 0x04 |
| LOW_POWER4 (0x29C) | 0x14 | 0x1B |
在后臺校準和低功耗后臺校準期間，ADC 內核之間轉換時的干擾幅度受 LOW_POWER3 寄存器設置（地址= 0x29B）的影響。相比較大的干擾幅度，較低的功率可能會受到影響。低功耗模式下 ADC 內核之間轉換時的 ADC 輸出如 圖 6-10 所示，功率耗散變化與 LOW_POWER3 設置間的關系如 圖 6-11所示。設置 4 可將干擾降低到與高性能模式相同的幅度。

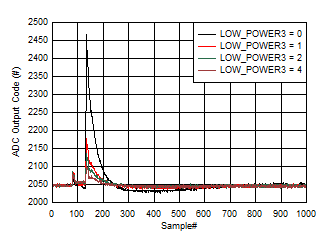

圖 6-10 低功率模式下的后臺校準內核轉換

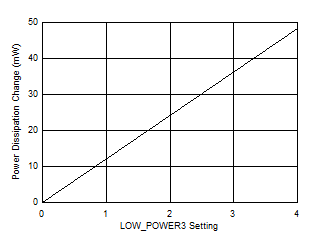

圖 6-11 功率耗散變化與 LOW_POWER3 寄存器設置間的關系在低功耗后臺校準模式下，可通過設置寄存器 LP_TRIG = 1 來控制 ADC 轉換的時序。在 CALTRIG 焊球觸發或 SPI 寫入 CAL_SOFT_TRIG 寄存器（地址= 0x6C）后，將在 500 和 1000 個 ADC 采樣時鐘之間的 ADC 輸出數據中發生 ADC 轉換。
前臺校準模式?jīng)]有 ADC 內核轉換且沒有干擾。
