2 設計注意事項

增強型 HotRod QFN 封裝包含更加靈活的布局。借助此封裝，您能夠?qū)⑼獠吭胖迷诟拷呻娐?(IC) 的地方，并通過改進芯片和引線框之間的互連來減少寄生效應。半導體制造商越來越多地為更小型的電路設計直流/直流轉換器，而且直流/直流轉換器內部的間距更小，同時采用更小型的封裝。這樣一來，與單層引線框相比，多層引線框可為 IC 內部設計帶來優勢和靈活性。為方便比較，我們使用了引腳間距為 0.5mm 的增強型 HotRod QFN 封裝直流/直流轉換器，可更輕松地滿足焊接制造偏好和板級可靠性要求。

為了展示每種封裝類型的性能，我們設計并構建了兩個不同的電源，同時使每個電源的設計和工作條件盡可能相同。我們選擇對 16V、20A TPS548B27 和 TPS548B28 同步降壓轉換器進行比較。二者都采用 3mm x 4mm QFN 封裝。兩款器件的唯一差異是每個封裝的機械結構。

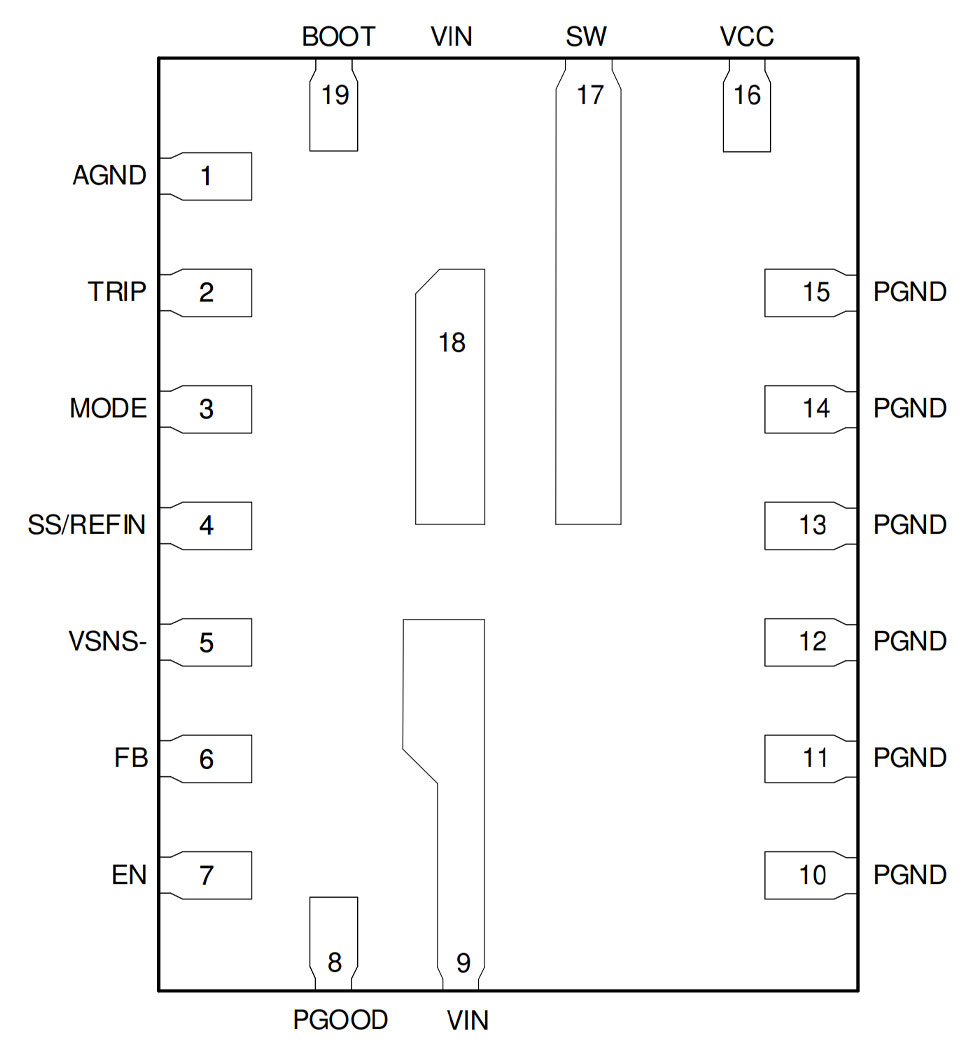

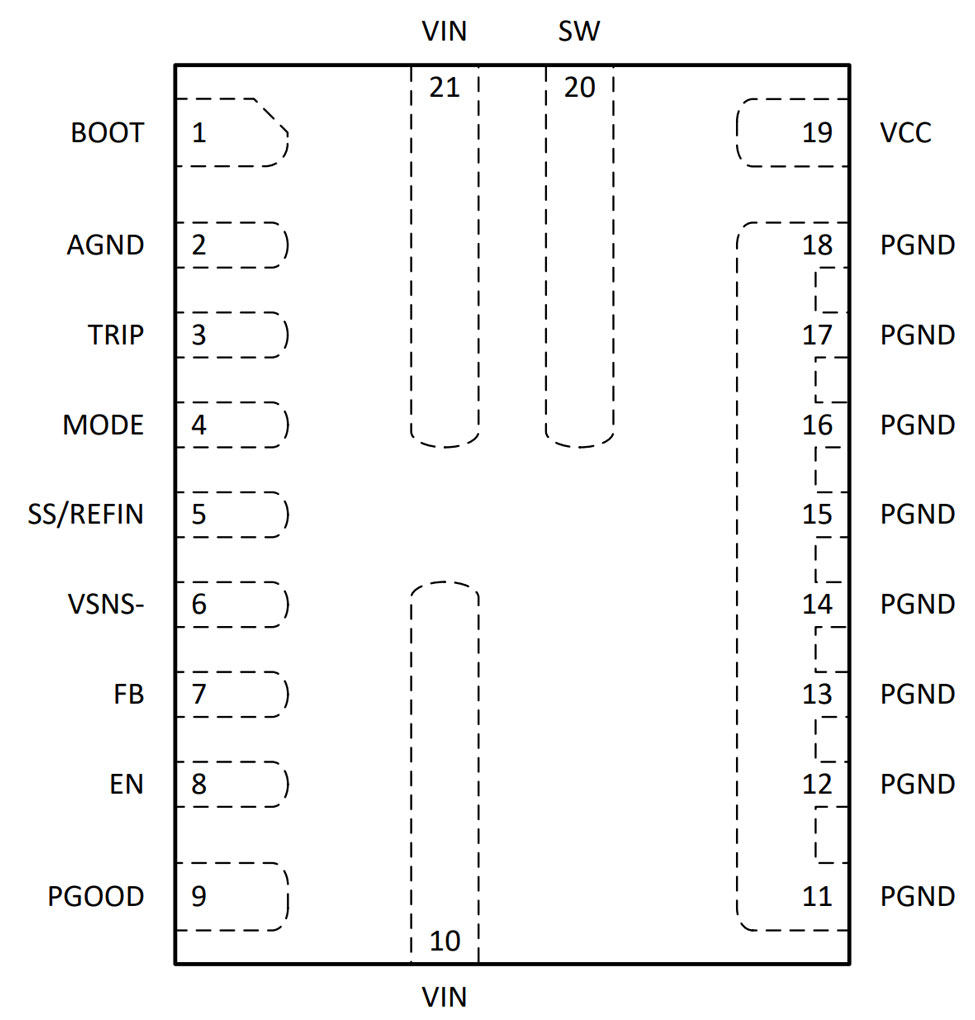

圖 2-1 所示為 TPS548B27 19 引腳增強型 HotRod QFN 封裝，引腳間距為 0.5mm。圖 2-2 所示為 TPS548B28 21 引腳 HotRod 封裝，引腳間距為 0.4mm。仔細檢查引腳排列后發現，每種封裝中集成了相同的電路。我們將數個引腳轉移到了增強型 HotRod QFN 封裝的較小側，以適應 0.5mm 引腳間距，并減少了 PGND 引腳的數量。得益于增強型 HotRod QFN，這一更改得以實現，而且無需重新設計芯片金屬，這也很好地展示了這種新型封裝技術的靈活性。

對于每一種設計，輸入電壓為 12V，輸出電壓為 1V，并且每個器件的輸出電流都能夠達到 20A。這些是為高性能處理器供電的典型要求，如高電流現場可編程門陣列或應用特定集成電路處理器。我們?yōu)槊總€(gè)電源選擇了 600kHz 開關頻率，兩種設計均使用 Coilcraft XAL7070-301MEB 電感器，額定值為 300nH，直流電阻為 1.06mΩ。每種設計還使用相同數值的輸入和輸出陶瓷電容，以便優化設計從而實現高功率密度和小解決方案尺寸。
