6 負載瞬態比較

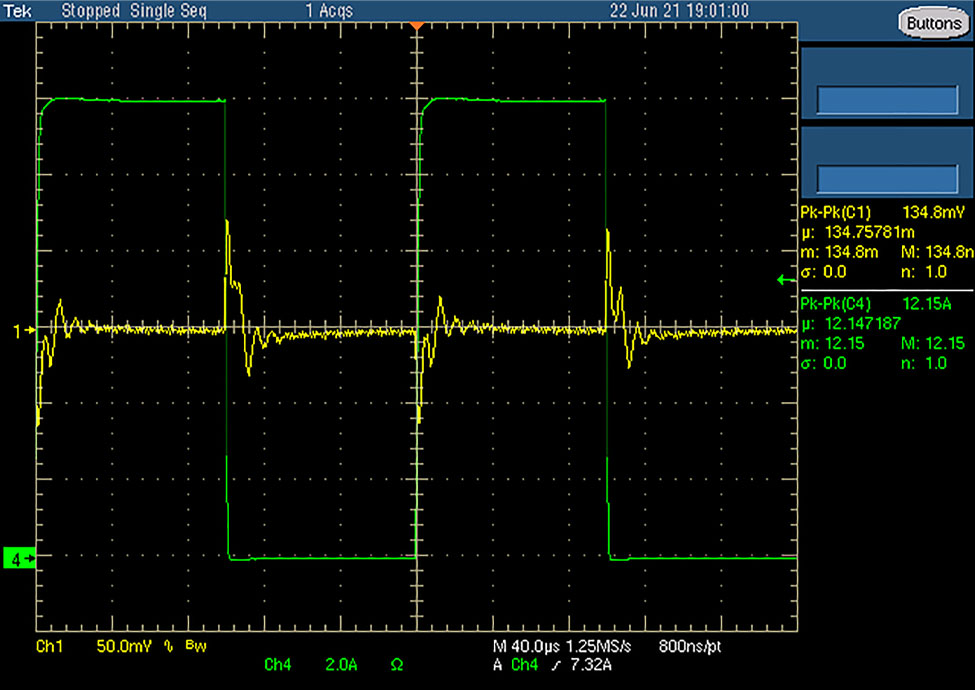

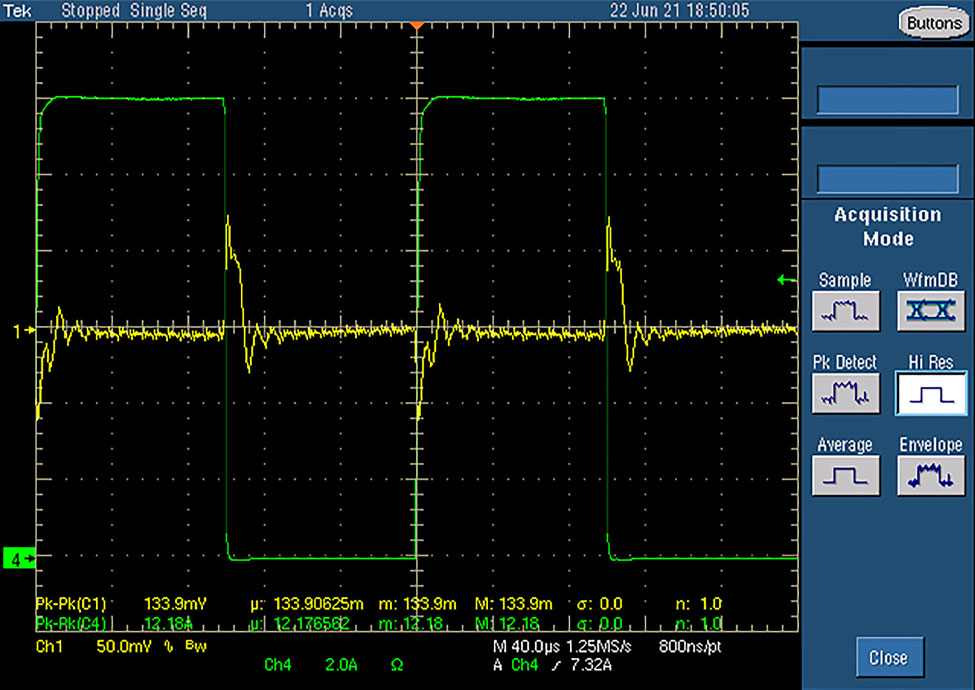

在 20A 滿負載條件下，或者從 0A 到 12A，然后從 12A 到 0A，以 0% 至 60% 負載階躍執行了負載瞬態測試。上升負載階躍具有 8A/μs 壓擺率。在比較圖 6-1 和圖 6-2 中的瞬態響應波形時，增強型 HotRod QFN 封裝設計與 HotRod 封裝設計非常相似，由于負載瞬態，僅在總輸出電壓過沖和下沖之間存在 1mV 的差異。與 HotRod 封裝相比，增強型 HotRod QFN 設計在負載瞬態性能方面的改進非常小，幾乎難以察覺。表 6-1 顯示了結果。
