過孔一詞通常指印刷電路板中的電鍍孔。盡管某些應用要求通孔過孔應足夠?qū)挘匀菁{通孔器件的引線，但高速電路板設計主要將其用作更改信號層時的布線過孔，或用作將 SMT 元件連接到所需參考平面以及將具有相同電位的參考平面進行相互連接的連接過孔。

連接到過孔的層通過與過孔周?chē)暮副P(pán)（過孔焊盤）直接接觸來實現連接。不得連接的層由間隙環進行隔離。每個過孔都有一個接地電容，可使用以下公式來近似計算該電容：

方程式 1.

其中

• D₂ = 接地平面中間隙孔的直徑（以 in 為單位）。
• D₁ = 過孔周?chē)暮副P(pán)的直徑（以 in 為單位）。
• T = 印刷電路板的厚度（以 in 為單位）。
• ε_r = 電路板的介電常數。
• C = 過孔的寄生電容（以 pF 為單位）。

電容隨尺寸成正比增加，因此高速設計中的布線過孔必須盡可能小，以避免因容性負載過重而導致信號衰減。

在將去耦電容器連接到接地平面或互連接地平面時，過孔電感變得比其電容更重要?？赏ㄟ^(guò)以下公式來近似計算該電感的大?。?/p>

方程式 2.

其中

• L = 過孔電感（以 nH 為單位）。
• h = 過孔長度（以 in 為單位）。
• d = 過孔直徑（以 in 為單位）。

該公式涉及對數，因此更改過孔直徑對電感的影響很小。通過改變過孔長度或并聯使用多個過孔，可使過孔電感產生很大的變化。因此，可以為每個器件端子使用兩個并聯過孔以將去耦電容器接地。對于接地平面之間的低電感連接，應在電路板上以固定間隔使用多個過孔。

盡管強烈建議不要更改高速布線層，但如果仍需要更改，請確保實現連續的返回電流路徑。在圖 4-13 中，左側的圖顯示了單層更改的返回電流流動情況，右側的圖顯示了多層更改的返回電流流動情況。

圖 4-13 單層更改和多層更改的返回電流路徑

電流從接地平面的底部變化到頂部的能力是由內部間隙環的金屬疊層提供的。因此，當信號通過過孔并在同一平面的另一側繼續傳輸時，不存在返回電流不連續性。

如果通過跨越多個參考平面將信號布線從一個層更改為另一個層，則會使返回電流路徑的設計復雜化。在有兩個接地平面的情況下，必須在信號過孔附近放置一個接地至接地過孔，以確保實現連續的返回電流路徑（圖 4-13 中右側的圖）。

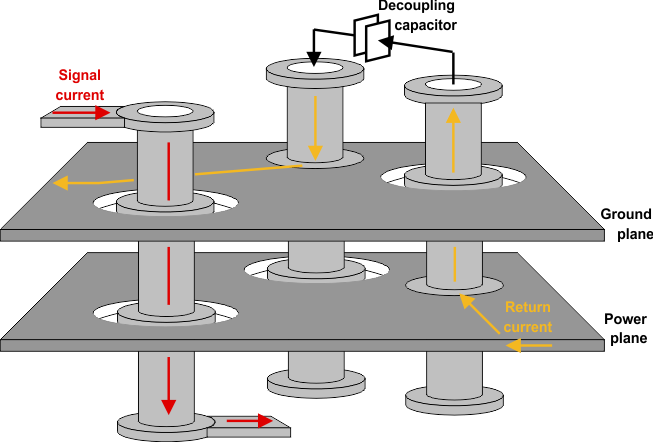

如果多個參考平面具有不同的電壓電位（例如圖 4-14 中的電源平面和接地平面），則返回路徑的設計會變得比較棘手，因?yàn)檫@需要第三個過孔和一個解耦電容器。返回電流從電源平面的底部開始，在此處返回電流最靠近信號電流。然后返回電流流過電源過孔，流過去耦電容器進入接地過孔，并返回至接地平面的頂部。

圖 4-14 單層更改和多層更改的返回電流路徑

包含多個過孔和去耦電容器的電流返回路徑具有高電感，因此會影響信號完整性并使 EMI 增加。如果可能，應避免在高速布線布局期間更改層，因?yàn)檫@通常會降低電路板性能，使設計復雜化并增加制造成本。
