受控阻抗傳輸線路是其特性阻抗 Z₀ 受布線幾何形狀嚴格控制的布線。通常，這些布線與傳輸介質（如電纜和線路端接器）的差分阻抗相匹配，以最大限度地減少信號反射。在數字隔離器周圍，受控阻抗布線必須與隔離器輸出阻抗 Z₀ ~ r_O 相匹配，，即源阻抗匹配。

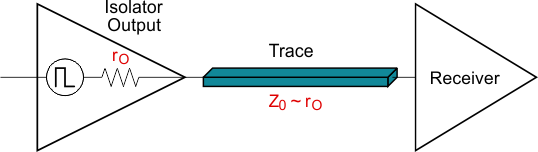

圖 4-3 源阻抗匹配：Z₀ ~ r_O

為了確定 Z₀，需要確定隔離器的動態輸出阻抗 r_O = ΔV_OUT/ΔI_OUT。為此，由兩個性線段來近似表示圖 4-4 中的輸出特性（取自 ISO7240 數據表），這兩個線性段表明在低電壓下 r_O 大約為 260?，而對于該曲線的絕大部分（因此包含輸出的轉換區域），r_O 大約為 70?。

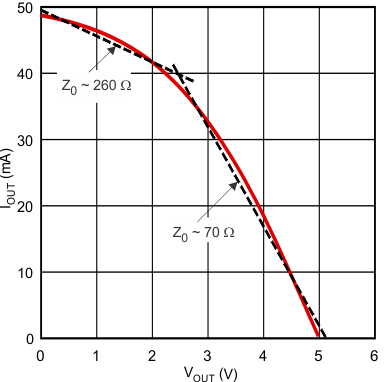

圖 4-4 隔離器輸出特性

所需的布線幾何形狀（例如布線厚度 (t) 和寬度 (w)、布線與相鄰接地層之間的距離 (d) 以及 PCB 介電常數 (ε_r)）部分取決于電路板制造工藝的鍍銅能力和所選電路板材料的介電常數。典型值為 1oz 和 2oz 銅鍍層，導致布線厚度分別為 t = 1.37mil 和 t = 2.74mil。FR-4 環氧樹脂玻璃的介電值對于微帶而言 ε_r 在 2.8 和 4.5 之間變化，對于帶狀線布線而言 ε_r = 4.5。

在給定 t 和 ε_r 的情況下，設計人員可通過布線寬度 w 和距離 d 自由定義 Z₀。然而，對于 PCB 設計，最關鍵的尺寸不是 w 和 d 的絕對值，而是這兩者之比 w/d。為減輕設計人員的任務，圖 4-5 繪制了特性布線阻抗與寬高比 (w/h) 的函數關系，其中布線厚度為 2.74mil（2oz 銅鍍層），F(xiàn)R-4 介電常數為 4.5，布線高度為比接地平面高 10mil。

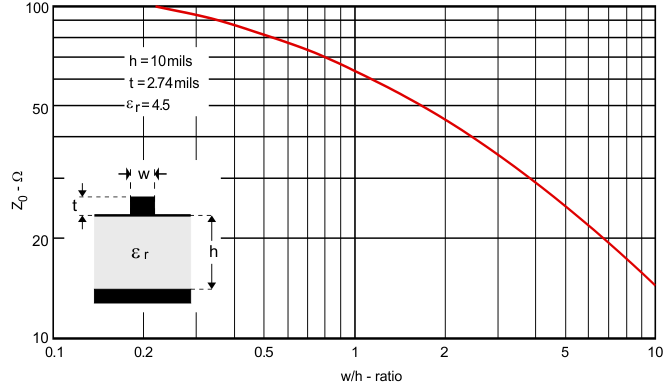

圖 4-5 特性阻抗作為 w/h 比的函數

從圖 4-5 中可以明顯看出，70? 設計需要大約 0.8 的 w/h 比。正如下述章節參考平面 所述，設計低 EMI 電路板需要在信號布線與接地平面之間實現緊密的電耦合，這可通過確保 h = 10mil 來實現。因此，相應的布線寬度為 8mil。必須在整個布線長度上保持該寬度。否則，布線寬度的變化會導致特性阻抗不連續，從而導致反射和 EMI 增加。

請注意，上述設計示例只是實現所需 Z₀ 的眾多可能設計之一。更高或更低的銅鍍層導致不同的布線厚度，或者可以使用不同的 PCB 材料，但需要改變 w/d 比。表 4-1 提供了用于計算特性阻抗 Z₀ 的更為復雜的數學公式，同時考慮了布線厚度、寬度和介電常數。

表 4-1 0.2 < w/d < 1 條件下的微帶公式⁽¹⁾

	εeff = 有效介電常數，其中考慮了以下參數： 空氣的介電常數 PCB 材料的介電常數 相對于接地平面的高度 標稱布線寬度
	weff = 有效布線寬度，其中考慮了以下參數： 標稱布線寬度 布線厚度 相對于接地平面的高度
	Z0 = 特性阻抗，其中考慮了以下參數： 有效布線寬度 相對于接地平面的高度 有效介電常數
