1.1 基于邊沿的通信
圖 1-1 所示為基于邊沿的通信的概念方框圖。ISO73xx、ISO74xx、ISO71xx、ISO76xx、ISO75xx 和 ISO72xx 隔離器系列以某種形式使用該架構。
這些器件至少包含兩個數據通道，一個帶寬為 100kbps 至 150Mbps 的高頻通道 (HF) 和一個涵蓋 100kbps 至直流范圍的低頻通道 (LF)。
原則上，進入 HF 通道的單端輸入信號通過輸入端的反相器門被拆分為差分信號。以下電容器電阻器網絡將信號區分為小而窄的瞬態，然后由兩個比較器將這些瞬態轉換為軌至軌差分脈沖。比較器輸出驅動一個或非門觸發器，其輸出饋送到一個輸出多路復用器。觸發器驅動輸出端的判定邏輯 (DCL) 測量信號瞬態之間的持續時間。如果兩個連續瞬態之間的持續時間超過特定的時間限制（如在低頻信號的情況下），則 DCL 會強制輸出多路復用器從高頻通道切換到低頻通道。
低頻輸入信號要求內部電容器采用過大的值，因此使用內部振蕩器的載波頻率對這些信號進行脈寬調制 (PWM)，從而產生足夠高的頻率，能夠通過電容隔離層。在對輸入進行調制時，需要使用一個低通濾波器 (LPF) 從實際數據中移除高頻載波，然后再將數據傳遞到輸出多路復用器。

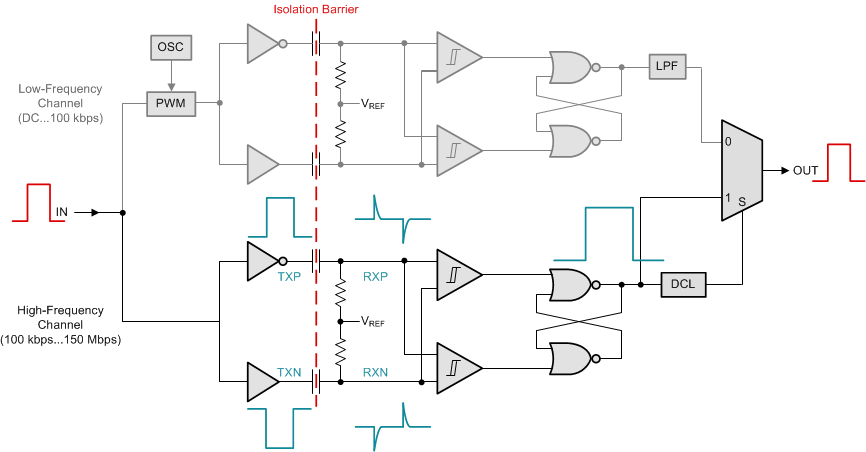

圖 1-1 基于邊沿的架構的概念方框圖
