1.2 基于開關鍵控 (OOK) 的通信
基于 OOK 的通信的概念工作原理如圖 1-2所示。相應的信令如圖 1-3所示。ISO67xx、ISO78xx 和 ISO77xx 系列的隔離器使用該架構。
在該架構中，使用內部展頻振蕩器時鐘對輸入數字位流進行調制，以生成 OOK 信令，這樣就可由載波頻率的傳輸來表示一種輸入狀態，由不傳輸來表示另一種狀態。該調制信號耦合到隔離柵，并以衰減形式出現在接收端。接收路徑由前置放大器和包絡檢波器組成，前置放大器用于放大輸入信號包絡檢波器作為解調器來重新生成原始數字模式。TX 和 RX 信號調節電路用于提高通道的共模抑制能力，從而實現更佳的共模瞬態抗擾度 (CMTI)。

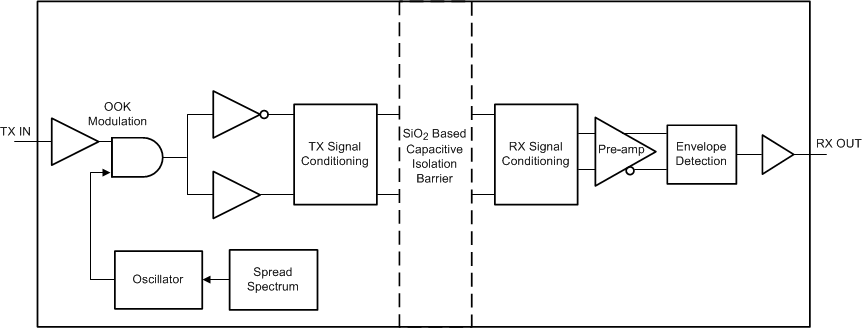

圖 1-2 開關鍵控 (OOK) 架構的概念方框圖

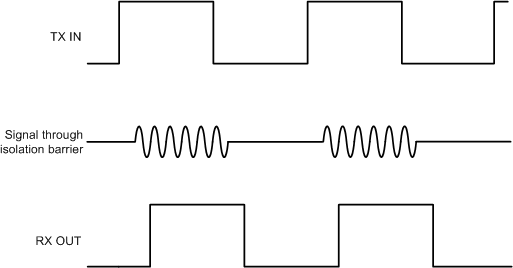

圖 1-3 OOK 架構中的代表信號
