7.1 概述
UCC25661x-Q1 系列 是一款適用于隔離式電源的全功能 LLC 諧振控制器。UCC25661x-Q1 系列 融合了高集成度和多種設計特性，可適應寬輸入和輸出電壓運行、高功率密度以及更高的 LLC 功率級可靠性。
采用新穎的控制方案輸入功率比例控制 (IPPC)，可以提供電流模式控制所固有的出色瞬態性能，同時在寬輸入和輸出電壓變化范圍內，使輸入功率和控制信號之間實現一種線性關系。IPPC 控制可在寬輸入和輸出電壓變化范圍內，實現一致的輕負載、突發模式高性能運行。
UCC25661x-Q1 系列 的一些新特性如下所述：
- IPPC 可在寬輸入和輸出電壓運行情況下，實現更好的突發模式和動態響應
- 全新的運行模式，可提高輕負載效率，同時降低可聞噪聲
- 高頻 (HF) 脈沖跳躍，可提高輕負載效率
- 低頻 (LF) 突發模式，用于降低待機功耗
- 可編程的輕負載和突發模式閾值
- 自適應突發模式閾值調整，可適應輸入電壓變化
- 高達 750kHz 滿載開關頻率可實現高功率密度設計
- 諧振電流檢測與內部控制電壓生成相結合，提高了控制穩健性
- 輸入電壓前饋
- 擴展增益范圍 (EGR)，優點包括：
- 除 IPPC 外，還能更好地支持輸入和輸出電壓范圍更寬的應用
- 禁用 PFC 時，仍能通過寬輸入電壓范圍提高電源可用性
- 集成保護功能包括：
- 50ns 快速逐周期電流限制
- OCP 故障保護（在短路情況下）
- 過功率保護 (OPP) 可限制峰值輸入功率，但 UCC256615-Q1 的 OPP 不會產生故障
- 零電流開關 (ZCS) 規避方案，可消除容性區運行
- 自適應軟啟動，可降低浪涌電流，并消除啟動時的反向恢復
- 外部 OVP/OTP 保護
- 輸入和偏置電源 (VCCP) UVLO
- 輸入電壓前饋
- OCP/OLP 去耦允許獨立設置保護閾值

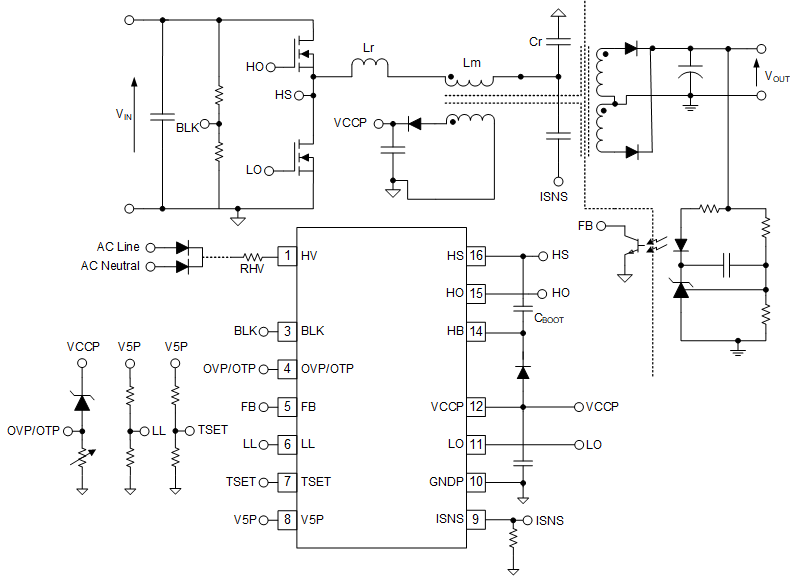

圖 7-1 簡化版應用原理圖
