8.2.2.12 自適應死區時間的設計注意事項
在設計完諧振回路并選擇初級側 MOSFET 后，檢查轉換器的 ZVS 工作狀態。當柵極關斷沿的諧振電感器中剩余足夠的電流給開關節點電容放電時，能實現 ZVS。當電感能量大于有效電容能量時，也可實現 ZVS，其中有效電容為功率級中兩個開關管的 Coss。UCC256614-Q1 基于開關節點的轉換實現自適應死區時間。轉換檢測電路的檢測范圍為 0.1V/ns 至 200V/ns。
為了檢查 ZVS 操作，控制器進行了一系列時域模擬，并捕獲了柵極關斷邊緣的諧振電流。下方顯示了示例圖：

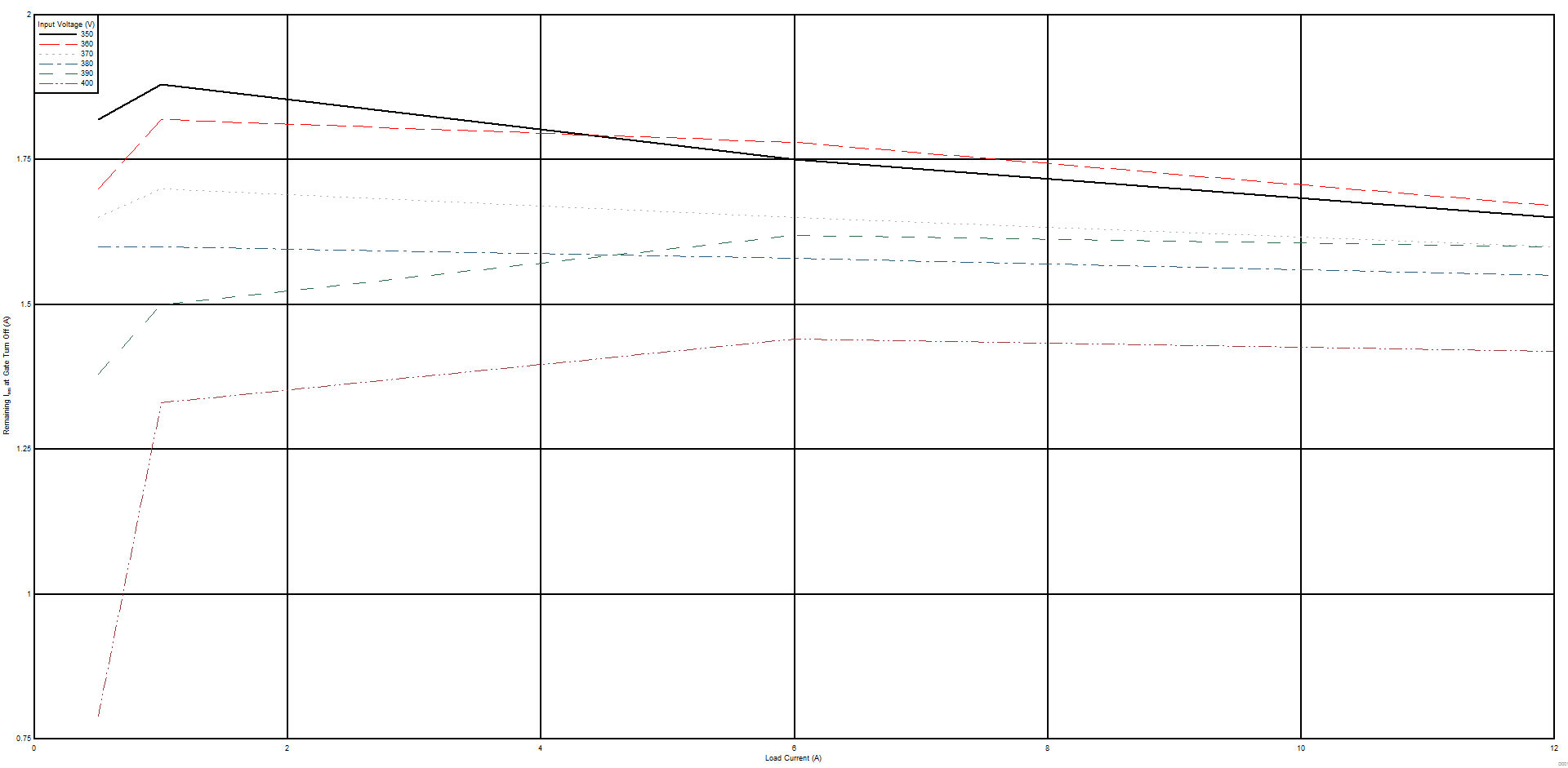

圖 8-2 自適應死區時間圖 8-2 假設在 5% 負載時出現最大開關頻率，且系統在 5% 負載時開始突發。
從 圖 8-2 中可以看出，在感興趣運行范圍內，回路中剩余的最小諧振電流為 Imin = 0.8A。需要使用初級側開關節點的寄生電容來計算壓擺率。根據 MOSFET 數據表中給出的 Coss 值估算壓擺率。在本例中，Cswitchnode = 400pF，因?yàn)槊總€(gè) MOSFET 的 Coss 為 200pF。最小壓擺率由以下公式計算得出：
最小壓擺率大于 0.1V/ns 的最小可檢測壓擺率，這有助于實現 ZVS 的維持。
