3 說明
TPS5430-Q1 是一款高輸出電流 PWM 轉換器，集成了低電阻高側 N 溝道 MOSFET。具有所列特性的基板上還包括高性能電壓誤差放大器（可在瞬態條件下提供高穩壓精度）、欠壓鎖定 (UVLO) 電路（用于防止在輸入電壓達到 5.5V 前啟動）、內部設置的慢啟動電路（用于限制浪涌電流）以及電壓前饋電路（用于改進瞬態響應）。通過使用使能 (ENA) 引腳，關斷電源電流通?？蓽p少到 15μA。其他特性包括高電平有效使能端、過流限制、過壓保護 (OVP) 和熱關斷。為降低設計復雜性并減少外部元件數量，TPS5430-Q1 反饋環路進行了內部補償。TPS5430-Q1 可調節多種電源，包括 24V 總線。
TPS5430-Q1 器件采用易于使用的熱增強型 8 引腳 SOIC PowerPAD 集成電路封裝。TI 提供評估模塊和 WEBENCH 軟件工具，有助于快速實現高性能電源設計，可滿足迫切的設備開發周期要求。
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

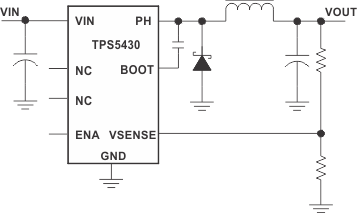

簡化版原理圖
效率與輸出電流之間的關系
