ZHCSJU6C March 2019 – October 2019 TPS23881
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 器件比較表
- 6 引腳配置和功能
- 7 規格
- 8 參數測量信息
-
9 詳細 說明
- 9.1 概述
- 9.2 功能方框圖
- 9.3 功能 說明
- 9.4 器件功能模式
- 9.5 I2C 編程
- 9.6
寄存器映射
- 9.6.1 完整寄存器組
- 9.6.2
詳細的寄存器說明
- 9.6.2.1 中斷寄存器
- 9.6.2.2 中斷屏蔽寄存器
- 9.6.2.3 電源事件寄存器
- 9.6.2.4 檢測事件寄存器
- 9.6.2.5 故障事件寄存器
- 9.6.2.6 啟動/ILIM 事件寄存器
- 9.6.2.7 電源和故障事件寄存器
- 9.6.2.8 通道 1 發現寄存器
- 9.6.2.9 通道 2 發現寄存器
- 9.6.2.10 通道 3 發現寄存器
- 9.6.2.11 通道 4 發現寄存器
- 9.6.2.12 電源狀態寄存器
- 9.6.2.13 引腳狀態寄存器
- 9.6.2.14 工作模式寄存器
- 9.6.2.15 斷開使能寄存器
- 9.6.2.16 檢測/分級使能寄存器
- 9.6.2.17 功率優先級/2 線對 PCUT 禁用寄存器名稱
- 9.6.2.18 時序配置寄存器
- 9.6.2.19 通用屏蔽寄存器
- 9.6.2.20 檢測/分級重啟寄存器
- 9.6.2.21 電源使能寄存器
- 9.6.2.22 復位寄存器
- 9.6.2.23 ID 寄存器
- 9.6.2.24 連接檢查和 Auto Class 狀態寄存器
- 9.6.2.25 2 線對管制通道 1 配置寄存器
- 9.6.2.26 2 線對管制通道 2 配置寄存器
- 9.6.2.27 2 線對管制通道 3 配置寄存器
- 9.6.2.28 2 線對管制通道 4 配置寄存器
- 9.6.2.29 電容（傳統 PD）檢測
- 9.6.2.30 加電故障寄存器
- 9.6.2.31 端口重映射寄存器
- 9.6.2.32 通道 1 和 2 多位優先級寄存器
- 9.6.2.33 通道 3 和 4 多位優先級寄存器
- 9.6.2.34 4 線對有線和端口功率分配寄存器
- 9.6.2.35 4 線對管制通道 1 和 2 配置寄存器
- 9.6.2.36 4 線對管制通道 3 和 4 配置寄存器
- 9.6.2.37 溫度寄存器
- 9.6.2.38 4 線對故障配置寄存器
- 9.6.2.39 輸入電壓寄存器
- 9.6.2.40 通道 1 電流寄存器
- 9.6.2.41 通道 2 電流寄存器
- 9.6.2.42 通道 3 電流寄存器
- 9.6.2.43 通道 4 電流寄存器
- 9.6.2.44 通道 1 電壓寄存器
- 9.6.2.45 通道 2 電壓寄存器
- 9.6.2.46 通道 3 電壓寄存器
- 9.6.2.47 通道 4 電壓寄存器
- 9.6.2.48 2x 折返選擇寄存器
- 9.6.2.49 固件版本寄存器
- 9.6.2.50 I2C 看門狗寄存器
- 9.6.2.51 器件 ID 寄存器
- 9.6.2.52 通道 1 檢測電阻寄存器
- 9.6.2.53 通道 2 檢測電阻寄存器
- 9.6.2.54 通道 3 檢測電阻寄存器
- 9.6.2.55 通道 4 檢測電阻寄存器
- 9.6.2.56 通道 1 檢測電容寄存器
- 9.6.2.57 通道 2 檢測電容寄存器
- 9.6.2.58 通道 3 檢測電容寄存器
- 9.6.2.59 通道 4 檢測電容寄存器
- 9.6.2.60 通道 1 分配的分級寄存器
- 9.6.2.61 通道 2 分配的分級寄存器
- 9.6.2.62 通道 3 分配的分級寄存器
- 9.6.2.63 通道 4 分配的分級寄存器
- 9.6.2.64 AUTO CLASS 控制寄存器
- 9.6.2.65 通道 1 AUTO CLASS 功率寄存器
- 9.6.2.66 通道 2 AUTO CLASS 功率寄存器
- 9.6.2.67 通道 3 AUTO CLASS 功率寄存器
- 9.6.2.68 通道 4 AUTO CLASS 功率寄存器
- 9.6.2.69 備用折返寄存器
- 9.6.2.70 SRAM 控制寄存器
- 9.6.2.71 SRAM 起始地址 (LSB) 寄存器
- 9.6.2.72 SRAM 起始地址 (MSB) 寄存器
- 10應用和實現
- 11電源建議
- 12布局
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTQ|56
散熱焊盤機械數據 (封裝 | 引腳)
- RTQ|56
訂購信息
10.2.3 應用曲線
除非另有說明，否則測量均是使用 PSA3202 測試卡在 TPS23881 EVM 和 Sifos PSA-3000 PowerSync 分析儀上進行的。測試條件為 TJ = 25°C，VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 連接至 AGND，且所有輸出均為空載，2xFBn = 0。正電流進入引腳。RS = 0.200Ω，連接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。除非另有說明，否則所有電壓均以 AGND 為基準。除非另有說明，否則操作寄存器加載默認值。

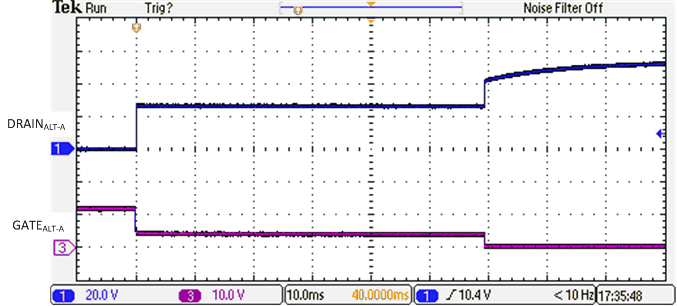

Figure 125. 2 線對 ILIM 折返和關閉
Figure 127. 4 線對 ILIM 折返和關閉
Figure 129. 由于 4PPCut 故障導致的 4 線對退避
Figure 131. 2 線對開路檢測特征

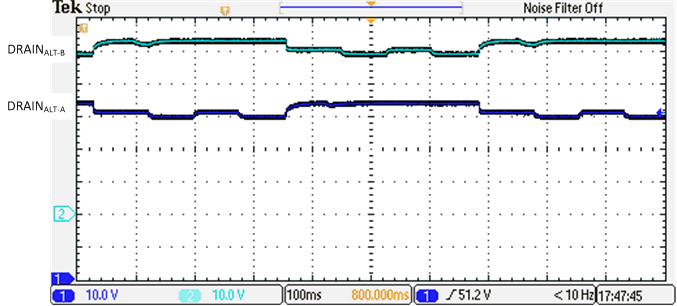

Figure 133. 4 線對低電阻 (11kΩ) 檢測特征

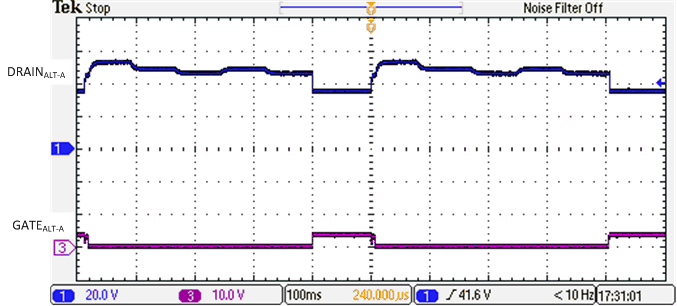

Figure 135. 具有有效 0-3 級負載的 2 線對半自動模式發現
Figure 126. 由于 PCut 故障導致的 2 線對退避

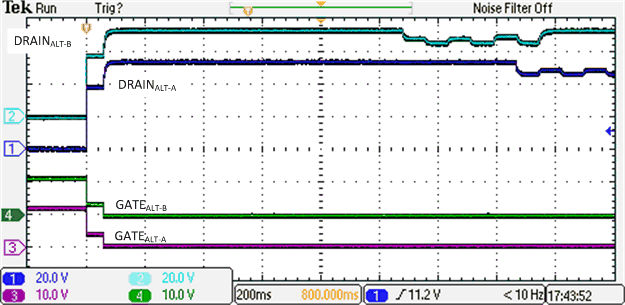

Figure 128. 由于 ILIM 故障導致的 4 線對退避
Figure 130. 4 線對單一特征 0-4 級斷開

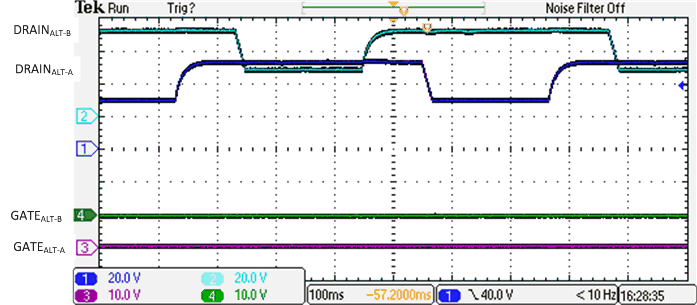

Figure 132. 4 線對開路檢測特征

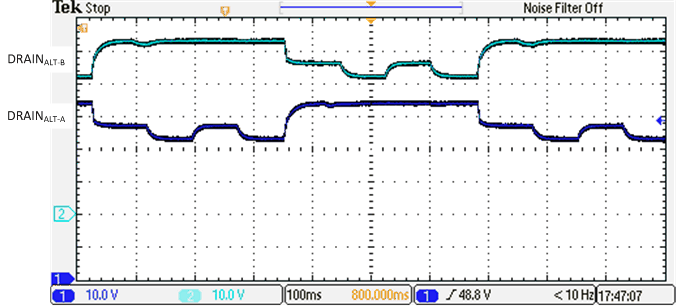

Figure 134. 4 線對高電阻 (36kΩ) 檢測特征

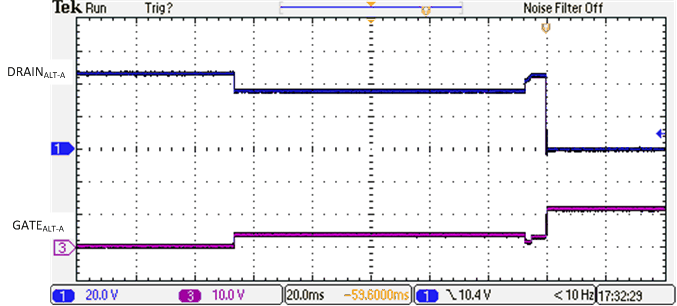

Figure 136. 2 線對 1 指分級和開啟

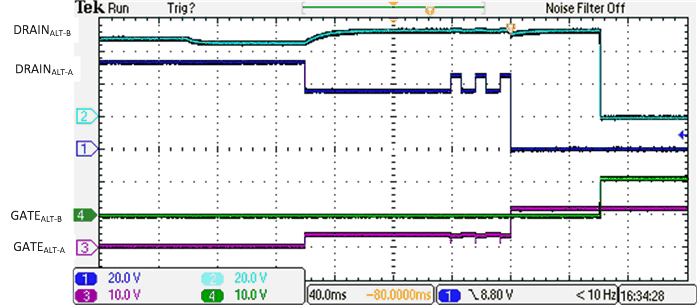

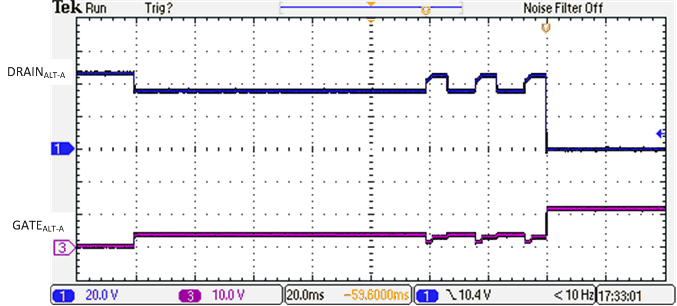

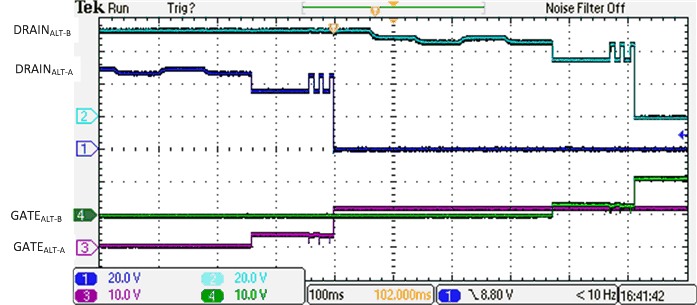

Figure 137. 2 線對 3 指分級和開啟

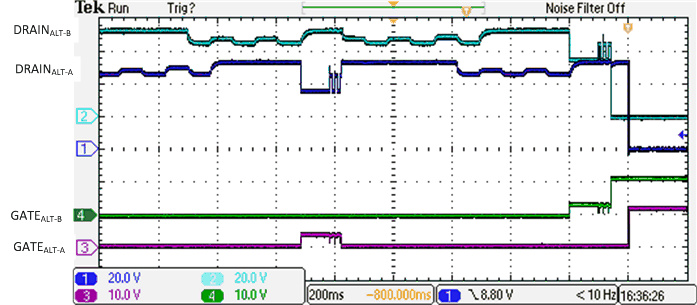

Figure 139. 半自動模式下的 4 線對單一特征發現和開啟

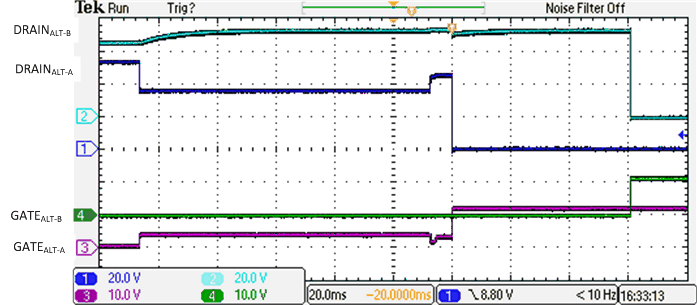

Figure 141. 4 線對單一特征 3 指分級和開啟
Figure 138. 具有有效單一特征 0-3 級負載的 4 線對半自動模式發現

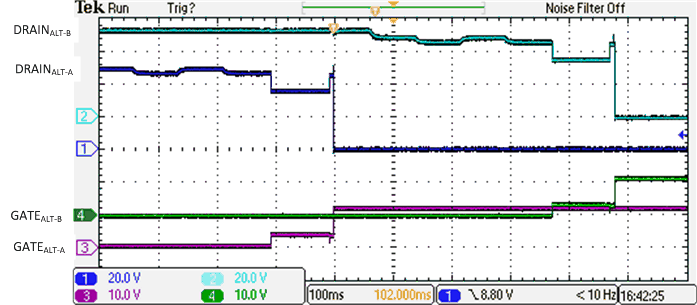

Figure 140. 4 線對單一特征 1 指分級和開啟

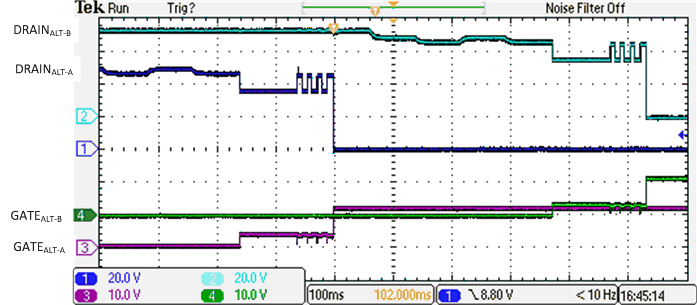

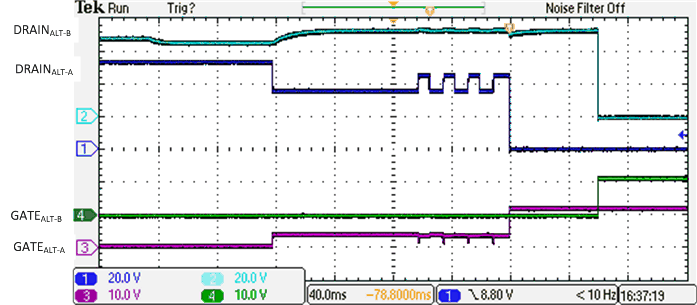

Figure 142. 4 線對單一特征 4 指分級和開啟

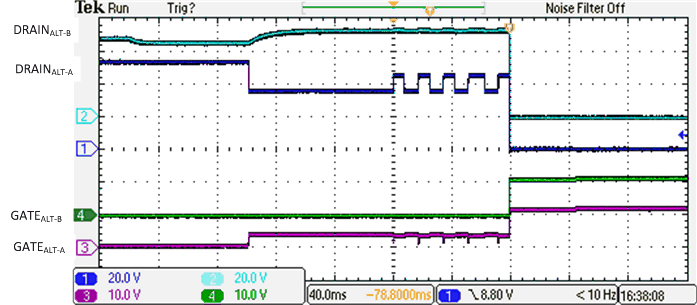

Figure 143. 4 線對單一特征 5 指分級和開啟

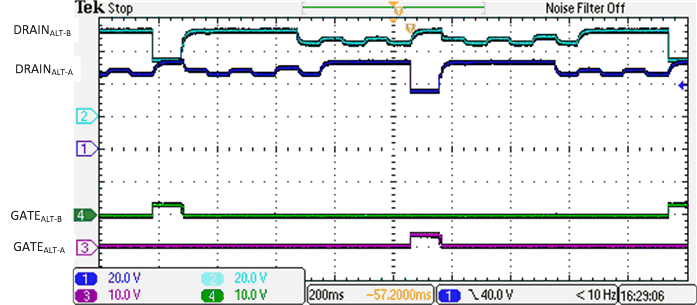

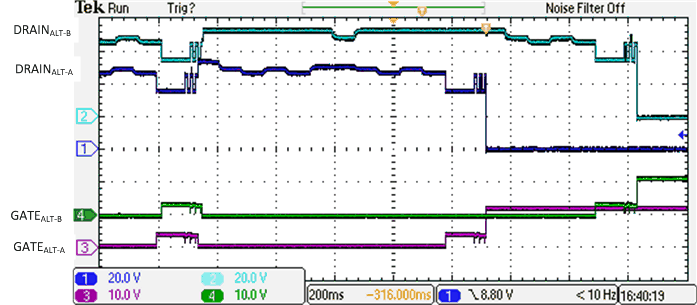

Figure 145. 半自動模式下的 4 線對雙特征發現和開啟
Figure 147. 4 線對雙特征 3 指分級和開啟

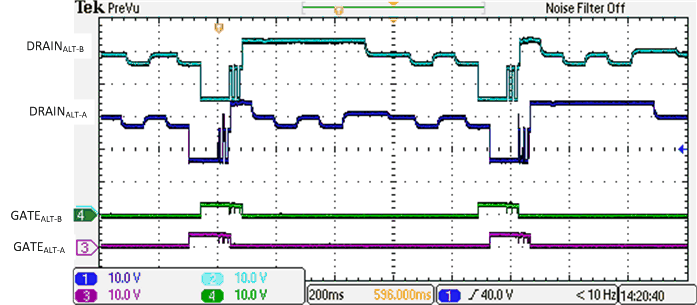

Figure 144. 具有有效雙特征 4D 級負載的 4 線對半自動模式發現
Figure 146. 4 線對雙特征 1 指分級和開啟
Figure 148. 4 線對雙特征 4 指分級和開啟
