10.2.2.1 未用通道上的連接
在未使用的通道上，建議將 SENx 引腳接地并使 GATx 引腳保持?jǐn)嚅_。DRAINx 引腳可以接地或保持?jǐn)嚅_（保持?jǐn)嚅_可能會略微降低功耗）。Figure 124 顯示了一個未使用的 PORT2 的示例。

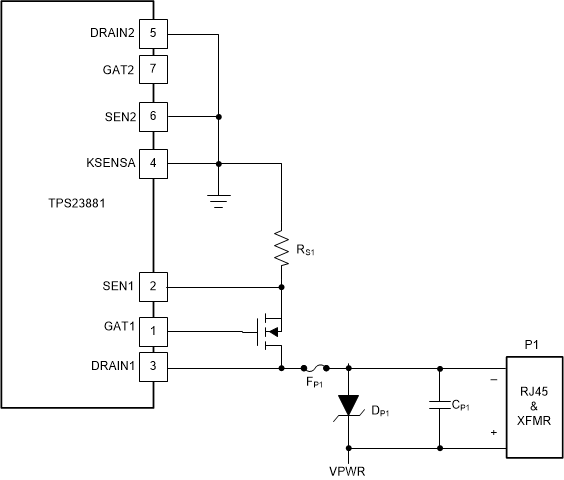

Figure 124. 未使用的 PORT2 的連接
