7.4.11 適配器 ORing
許多支持 PoE 的設備設計為使用墻上適配器或 PoE 電源供電。本地電源解決方案增加了成本和復雜性，但是 PoE 在特定情況下不可用時，允許使用相應產品。雖然大多數 應用 只要求 PD 在兩種電源都存在時正常運行，但 TPS2373 支持強制選用由任一電源供電運行。Figure 29 說明了二極管 ORing 外部電源為 PD 供電的三種方案。在任何特定設計中只能使用一種方案。方案 1 將電源施加到 TPS2373 PoE 輸入端，方案 2 將電源施加到 TPS2373 PoE 部分和電源電路之間，方案 3 將電源施加到轉換器的輸出側。每種方案都有優缺點。許多基本 ORing 配置以及《采用 TPS23753 的高級適配器 ORing 解決方案》應用手冊 (SLVA306) 中包含的大部分討論內容都適用于包含直流/直流轉換器的 TPS2373。

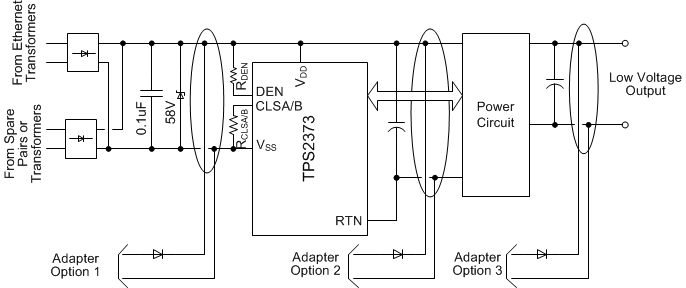

Figure 29. Oring 配置 IEEE 標準要求以太網電纜與地電位以及所有其他系統電位隔離。在 ORing 方案 1 和 2 中，適配器必須在輸出端和所有其他連接之間通過最小 1500Vac 的絕緣耐壓測試。在方案 3 中，僅當轉換器不提供此隔離的情況下，適配器才需要實現此隔離。
圖中所有方案所示的適配器 ORing 二極管用于防止反向電壓適配器、適配器輸入引腳短路或低壓適配器損壞。在方案 3 中，有時 ORing 是通過使用 MOSFET 實現的。
