7.3.2 PG 電源正常（轉換器使能）引腳接口
PG 是一個高電平有效輸出端，當器件處于浪涌階段時，該輸出端被拉至 RTN。該引腳在其他所有時間都保持高阻抗?fàn)顟B(tài)。該引腳為開漏輸出端，可能需要一個上拉電阻或連接到下游負載的其他接口。如果不使用 PG，可使其保持?jǐn)嚅_(kāi)。
通過保持軟啟動引腳為低電平，PG 引腳可用于禁止下游轉換器啟動。Figure 21 顯示了一個將 PG 引腳連接到直流/直流控制器的 SS 引腳的示例。由于 PG 是漏極開路輸出端，因此失效時不會影響軟啟動電容器充電時間。PG 引腳的另一種常見用途是通過高電平有效使能輸入來啟用轉換器。在這種情況下，根據控制器使能引腳的要求，PG 可能要求上拉電阻連接至 VDD 或偏置電源。

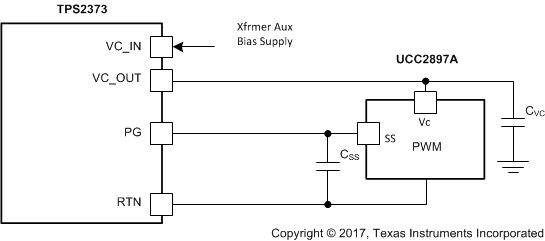

Figure 21. PG 接口
