8.2 典型應用
在半導體自動測試設備 (ATE) 應用中實施參數測量單元 (PMU) 就是一個利用精密性能的示例。
在自動測試設備 (ATE) 系統中，參數測量單元 (PMU) 的任務是測量器件 (DUT) 的電壓和電流參數信息。測量電壓時，在 DUT 引腳上施加電流，通過改變內部檢測電阻的值可調整電流范圍。根據 DUT 的不同，有時需要使用比系統本身支持的電流更高的測試電流。8 通道 SPST 開關可與外部高電流放大器和電阻器配合使用，以實現靈活性。PMU 工作電壓通常為中壓（最高 36V）。具有低漏電流（典型值為 0.013nA）的合適開關（如 TMUXS7614D）非常適合這些應用，因?yàn)槠鋵?duì)測量精度的影響極低，所提供的低 RON 與平坦的 RON_FLATNESS 可以更精準地控制電流范圍。圖 8-1 展示了存儲器和半導體測試設備中此類實現的簡化圖。

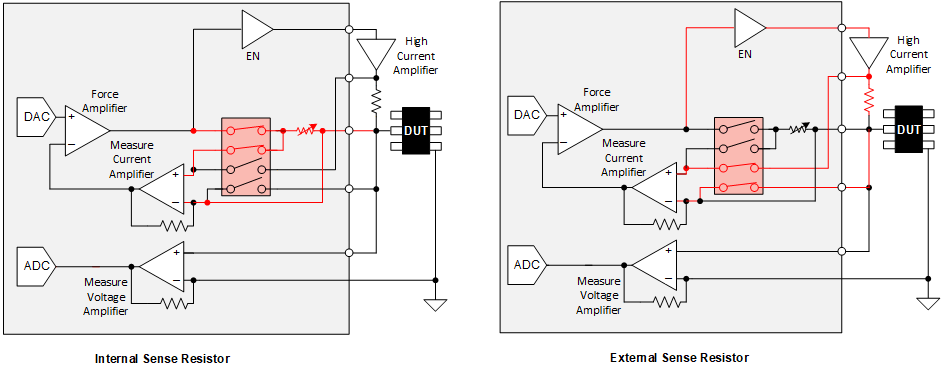

圖 8-1 使用外部電阻器選擇高電流范圍
