7.3.4 濾波
遠程結溫傳感器通常在嘈雜的環境中實施，噪聲通常是由會破壞測量結果的快速數字信號造成的。TMP461-EP 器件在 D+ 和 D- 輸入端具有內置 65kHz 濾波器，可更大限度地降低噪聲的影響。但是，建議在遠程溫度傳感器的輸入端采用差分方式放置一個旁路電容器，讓應用免受不必要的耦合信號的影響，從而更加穩健。對于該電容器，請選擇 100pF 和 1nF 之間的值。某些應用可通過額外的串聯電阻獲得更好的總體精度。然而，精度的提高取決于特定應用。加入串聯電阻時，總值不得大于 1k?。如果需要濾波，建議每個輸入端的元件值為 100pF 差分和 50?；具體值取決于特定應用。

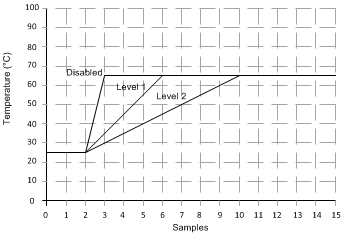

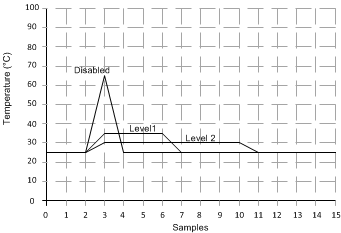

此外，數字濾波器可用于遠程溫度測量，以進一步降低噪聲的影響。該濾波器可編程，啟用時具有兩個電平。1 級取四次連續采樣的移動平均值。通過將數字濾波器控制寄存器（讀取地址 24h，寫入地址 24h）設置為 01h，可以實現 1 級濾波。2 級取八次連續采樣的移動平均值。通過將數字濾波器控制寄存器（讀取地址 24h，寫入地址 24h）設置為 02h，可以實現 2 級濾波。存儲在遠程溫度結果寄存器中的值是數字濾波器的輸出，也是與 ALERT 和 THERM 限值進行比較的值。數字濾波器對 ALERT 和 THERM 輸出上的噪聲和峰值提供額外的抗擾度。對脈沖和階躍輸入的濾波器響應分別如圖 7-2 和圖 7-3 所示?？赏ㄟ^在數字濾波器寄存器中設定所需的電平來啟用或禁用濾波器；請參閱 表 8-1。默認情況下，數字濾波器處于禁用狀態，并且 POR 處于啟用狀態。
