9.2.2 詳細設計過程

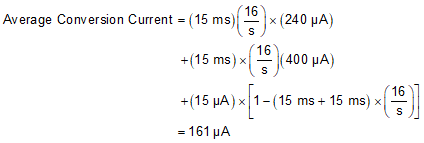

TMP461-EP 器件內的本地溫度傳感器可監測器件周圍的環境空氣。TMP461-EP 器件的熱時間常數約為 1.1 秒。此常數表明，如果環境空氣快速變化 100°C，TMP461-EP 器件大約需要 5.5 秒（即五個熱時間常數）才能在最終值的 1°C 范圍內穩定下來。在大多數應用中，TMP461-EP 封裝與印刷電路板 (PCB) 存在電氣和熱接觸，并會受到強制氣流的影響。測量到的溫度的精度直接取決于 PCB 和強制氣流溫度如何準確反映 TMP461-EP 測量的溫度。此外，TMP461-EP 的內部功率損耗會導致溫度升高到環境溫度或 PCB 溫度以上。由于使用的電流較小，激勵遠程溫度傳感器所產生的內部功耗可以忽略不計。可使用 方程式 6，根據每秒的轉換次數和啟用的溫度傳感器通道數量，計算功率損耗和自發熱的平均轉換電流。方程式 7顯示了一個啟用本地和遠程傳感器通道和每秒 16 次轉換的示例；請參閱節 6.5表，了解這些計算所需的典型值。對于 3.3V 電源和每秒 16 次轉換的轉換率，當遠程和本地通道都啟用時，TMP461-EP 器件的損耗為 0.531mW (PDIQ = 3.3V × 161μA)。
TMP461-EP 器件的溫度測量精度取決于遠程和本地溫度傳感器與要監控的系統點的溫度是否相同。如果溫度傳感器與受監控系統部分之間的熱接觸不良，則傳感器響應與系統溫度變化之間存在延遲。如果遠程溫度傳感應用使用靠近受監控器件的基板晶體管（或小型 SOT23 晶體管），此延遲通常不是問題。
