9.4.1 布局指南
TMP461-EP 器件上的遠程溫度傳感使用非常低的電流測量非常小的電壓；因此必須更大限度地降低器件輸入端的噪聲。使用 TMP461-EP 器件的大多數應用都具有大量數字內容，具有多個時鐘，會進行邏輯電平轉換，形成有噪聲的環境。布局必須遵循以下指導原則：
- 將 TMP461-EP 器件盡可能放置在靠近遠程結溫傳感器的位置。
- D+ 和 D- 布線彼此相鄰，并使用接地防護跡線為它們屏蔽附近的信號，如 圖 9-5 所示。如果使用多層 PCB，請將這些布線埋在接地平面或 V+ 平面之間，以屏蔽外部噪聲源的影響。建議使用 5mil (0.127mm) PCB 布線。
- 更大限度地減少銅線與焊料連接導致的額外熱電偶結點。如果使用這些結點，請?jiān)?D+ 和 D- 連接處進行相同數量的銅線與焊料連接，并在相似位置進行連接，以消除任何熱電偶效應。
- 在 TMP461-EP 器件的 V+ 和 GND 之間直接使用 0.1μF 的本地旁路電容器。為了實現最佳測量性能，應最大限度減小 D+ 和 D- 之間的濾波器電容，達到 1000pF 或更低。此電容包括遠程溫度傳感器和 TMP461-EP 器件之間的任何電纜電容。
- 如果遠程溫度傳感器與 TMP461-EP 器件之間的連接長度小于 8 英寸 (20.32cm)，請使用雙絞線連接。對于長度大于 8 英寸的情況，請使用屏蔽層接地的屏蔽雙絞線，并盡可能靠近 TMP461-EP 器件。使屏蔽線的遠程傳感器連接端保持開路，以避免接地回路和拾取 60Hz 噪聲。
- 徹底清潔并清除 TMP461-EP 器件引腳內部和周圍的所有焊劑殘留物，以避免由于 D+ 和 GND 之間，或 D+ 和 V+ 之間的泄漏路徑而導致的溫度偏移讀數。
注意：使用至少 5mil (0.127mm) 的布線，且間距為 5mil。

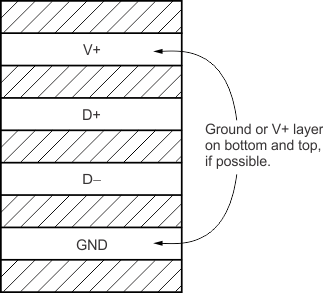

圖 9-5 建議的 PCB 層截面圖
