ZHCSYW7 September 2025 TMP461-EP
PRODUCTION DATA
7.3.6 ALERT 和 THERM 功能

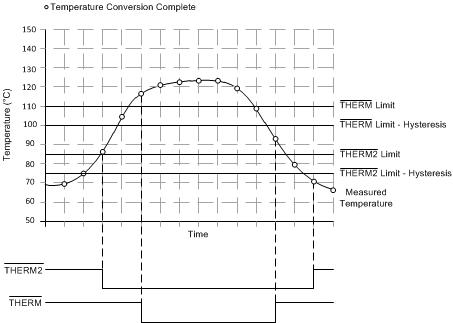

ALERT（引腳 10）和 THERM（引腳 7）中斷操作如 圖 7-4 所示。THERM（引腳 7）和 THERM2（引腳 10）中斷操作如 圖 7-5 所示。ALERT 和 THERM 引腳設置由配置寄存器的位元 5 決定。
遲滯值存儲在 THERM 遲滯寄存器中，適用于 THERM 和 THERM2 中斷。連續 ALERT 寄存器中 CONAL[2:0] 位元的值（請參閱 表 8-1）決定了觸發 ALERT 引腳之前違反限值的次數。默認值為 000b，并對應一次違規，001b 表示兩次連續違規，011b 表示三次連續違規，111b 表示四次連續違規。CONAL[2:0] 位元為 ALERT 引腳狀態提供額外的過濾功能。
