7.3.3 容性負載和穩定性
TLV915x 具有電阻輸出級，能夠驅動中等容性負載，而且通過采用隔離電阻器，可以輕松配置該器件來驅動大型容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱圖 7-3 和圖 7-4。在確定放大器是否將穩定運行時，需要考慮一些因素，如特定的運算放大器電路配置、布局、增益和輸出負載等。

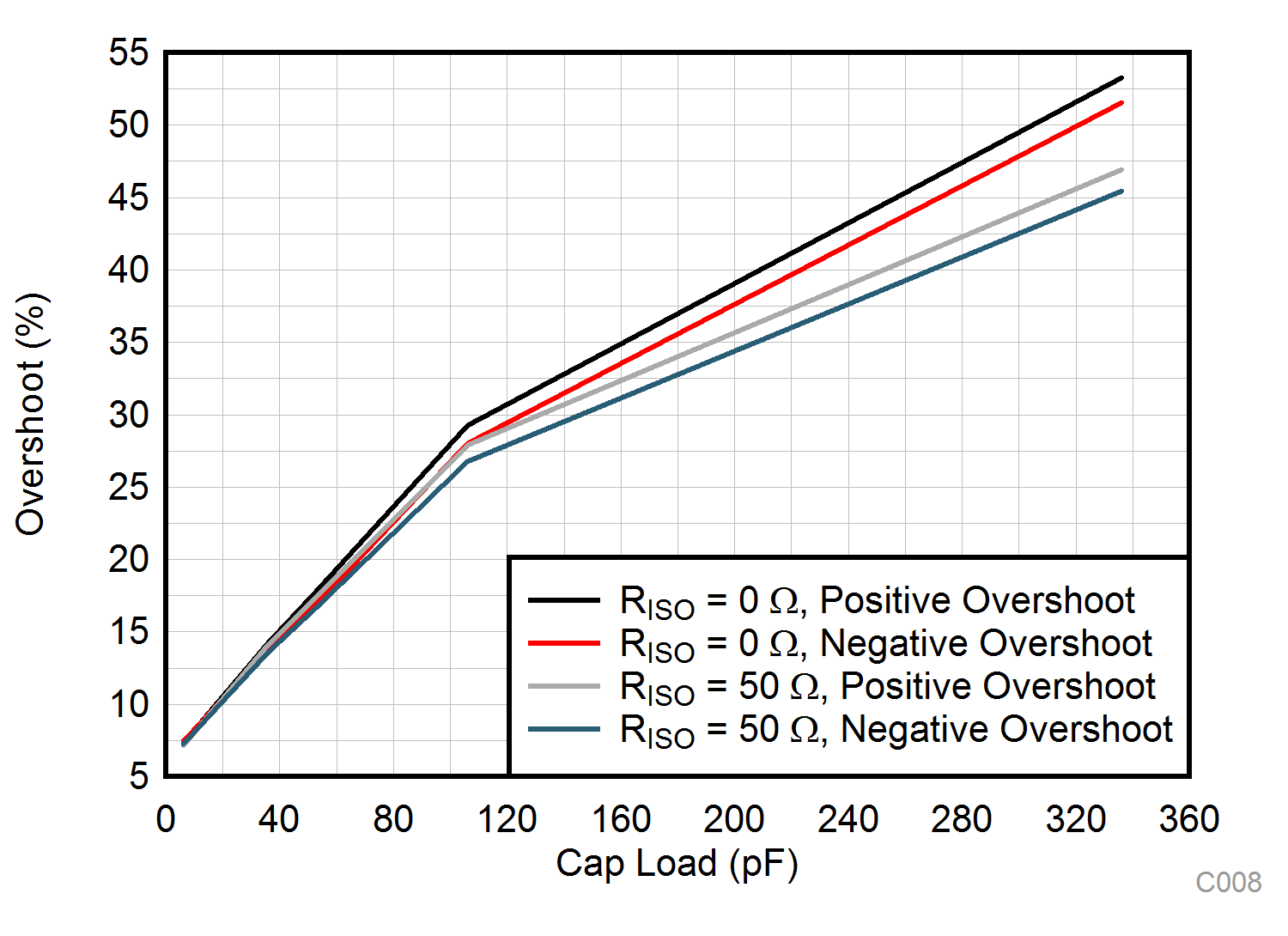

圖 7-3 小信號過沖與容性負載之間的關系（10mV 輸出階躍，G = 1）

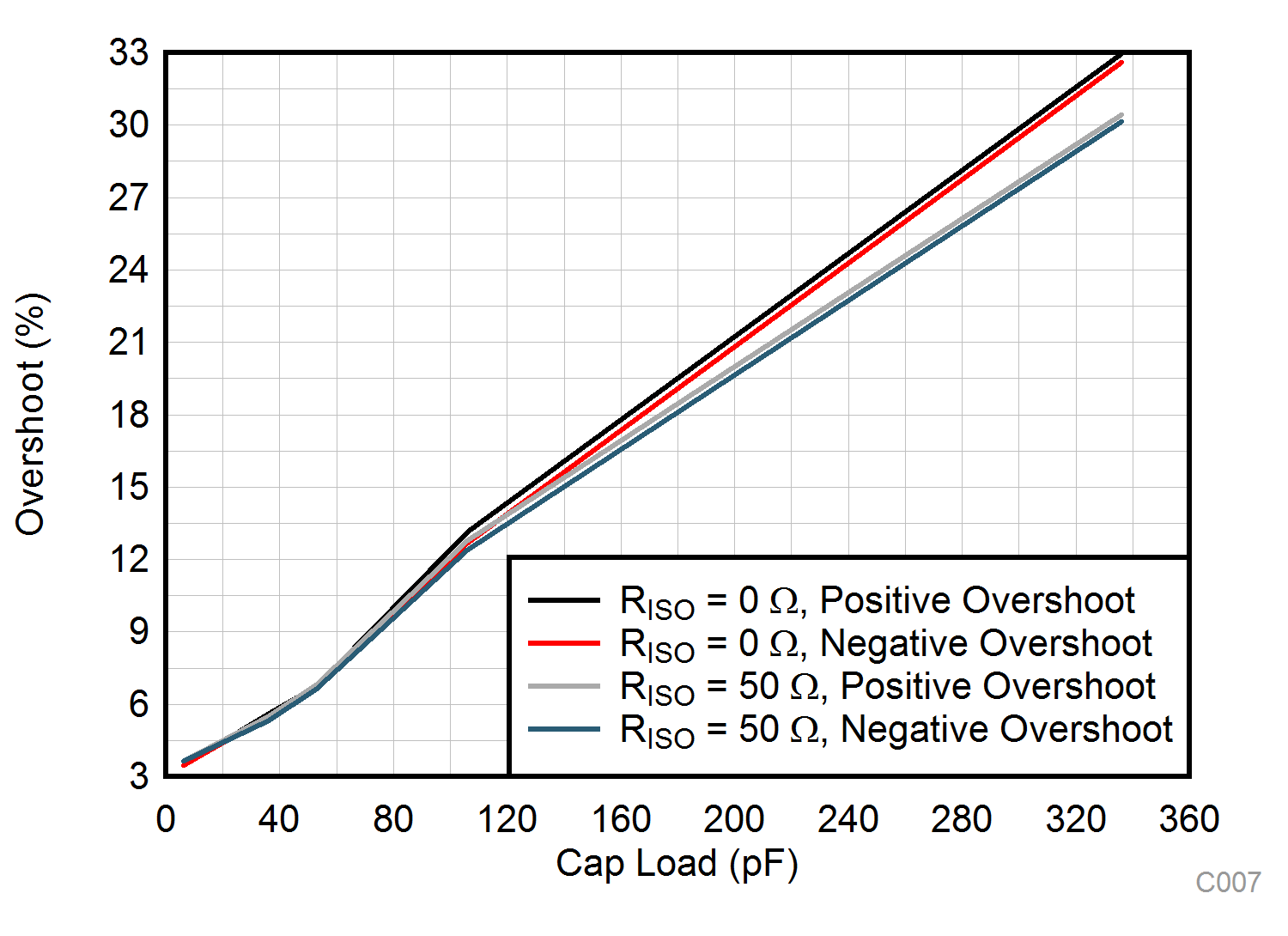

圖 7-4 小信號過沖與容性負載之間的關系（10mV 輸出階躍，G = -1）為了在單位增益配置中獲得額外的驅動能力，通過在輸出中串聯一個小電阻器 RISO 來提高容性負載驅動能力，如圖 7-5 中所示。此電阻器可顯著減少振鈴，并保持純?nèi)菪载?fù)載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，從而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通?？珊雎圆挥?jì)。高容性負載驅動使得TLV915x 非常適合于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。圖 7-5 中所示的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 修改了系統的開環增益，從而增加了相位裕度 中總結了使用 TLV915x 的結果。

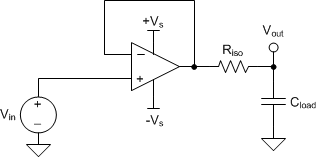

圖 7-5 使用 TLV9151 擴展容性負載驅動
