大多數設計的起點通常是分配一個輸出共模電壓。對于交流耦合信號路徑,該電壓通常是默認的 1/2 Vs 電壓,以保持圍繞中心 Vocm 的足夠大的輸出擺幅。對于直流耦合設計,設置該電壓時要考慮到 Vocm 控制規格中所示的電源所需的最小余量。根據目標輸出 Vocm,下一步是驗證所需的輸出差分 VPP 是否保持在電源電壓范圍內。對于任何所需的差分 Vopp,檢查絕對最大輸出引腳擺幅是否符合方程式 2 和方程式 3,并確認它們是否處于該軌到軌 (RR) 輸出器件的電源軌范圍內。


例如,在使用單個 3.3V 電源驅動具有 0.95Vcm 控制的 ADC3223 時,最大輸出擺幅由 0.95Vcm 至接地電平以上 +0.2V 的負向信號設置。該 0.75V 單側擺幅變成以標稱 0.95Vcm 輸出共模為中心的可用 4 × 0.75V = 3VPP 差分。在高側,最大輸出為 0.95 + 0.75 = 1.7V。該結果完全處于允許的最大值 3.3V – 0.2V = 3.1V 之內。該 3VPP 也遠遠超過此 ADC 所需的最大 2VPP 滿量程差分輸入。不過,如果 ADC 的級間濾波器增加了插入損耗,則具有該額外擺幅范圍很有用。
確認輸出余量后,輸入結也必須保持在其工作范圍內。輸入范圍擴展到負電源電壓(在整個溫度范圍內);因此,輸入范圍限制通常只出現在正電源附近,在整個溫度范圍內需要最大 1.3V 的余量。
輸入引腳在由外部電路設計、所需輸出 Vocm 和輸入信號特性設定的電壓下工作。對于輸入 Vicm 電壓不隨輸入信號移動的差分至差分設計,需要考慮兩種配置:
對于單端輸入至差分輸出設計,有一個由外部配置設置的直流 Vicm 電壓,以其為中心有一個與小信號相關的擺幅。需要考慮的兩種情況是:

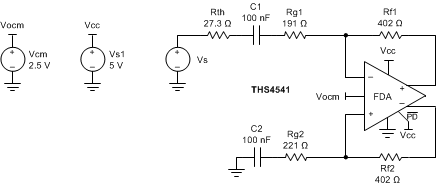

為任何單端輸入轉差分輸出設計推導 Vicm 電壓范圍的一種方法是:確定 FDA 輸出的非信號輸入側的電壓擺幅,然后簡單地將其分壓器返回到接地的輸入引腳或在該側使用的直流基準。圖 7-8 顯示了一個示例分析,其中圖 7-1 中的電路被簡化為僅顯示戴維南等效源阻抗。
圖 7-8 圖 7-1 中的輸入擺幅分析電路(采用戴維南等效源)對于該交流耦合輸入分析,標稱直流輸入 Vicm 就是輸出 Vocm(在本示例設計中為 2.5V)。然后,考慮反饋網絡的下側,任何所需的最大輸出差分 VPP 在 Rg2 和 Rf2 的連接處生成已知的交流 VPP。例如,如果設計需要最大 4VPP 差分輸出,則每個 FDA 輸出引腳的電平為 Vocm (= 2.5V) ±1V,然后返回到 Vicm,從而產生以 Vocm 的直流設置為中心的 ±1V × 221/(221 + 402) = ±0.355V。該評估單端轉差分設計的輸入 Vicm 范圍的簡單方法可以應用于使用 FDA 的任何設計,方法是將分壓器的輸入側電路縮減至信號源和地或電壓基準(在非信號輸入側)。
