8.4.2.2 直流耦合、差分輸入至差分輸出設計問題
使用直流耦合差分輸入源運行 THS4541 非常簡單，只需輸入引腳保持在直流共模工作電壓范圍內即可。一個示例是直流至 50MHz 正交下變頻器輸出。這些輸出通常為直流電平，并具有針對外部負載的一定內部源阻抗。圖 8-5 的示例顯示了一個使用 THS4541 的設計，其中在輸入端使用了一個簡單的無源 RLC 濾波器（Rg 元件用作濾波器設計的差分端接）。從內部 250Ω 輸出后面的原始源到 THS4541 輸出引腳，該電路實現了值為 1 的增益。直流共模工作電壓電平通過混頻器，從內部 1.2V 電平轉換到 0.95V 的 ADC Vcm 電壓輸出。在這種情況下，通過簡單地對增益為 1 的級中兩個直流電壓取平均值，可得到 1.08V 的輸入引腳共模電壓，該值處于要求的范圍之內。

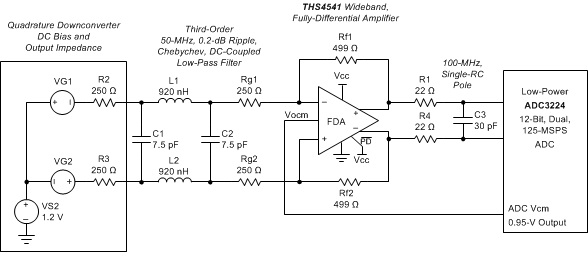

圖 8-5 正交混頻器至 ADC 的直流耦合差分 I/O 示例設計
