ZHCS230B August 2014 – February 2024 THS4541

PRODUCTION DATA

6.8 典型特性：3V 單電源

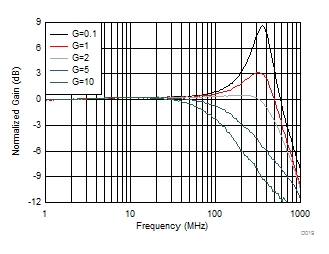

Rf = 402Ω，Vout = 100mV_PP，有關電阻器值，請參閱圖 7-1 和表 8-1

圖 6-19 小信號頻率響應與增益間的關系

Vout = 100mV_PP，請參閱圖 7-1（Vocm 經過調節）

圖 6-21 小信號頻率響應與 Vocm 之間的關系

負載上 100mV_PP，Av = 2（請參閱圖 7-11），在 Cload 之前的輸出端添加兩個串聯 Ro

圖 6-23 小信號頻率響應與 Cload 之間的關系

50MHz 輸入，0.3ns 輸入邊沿速率，單端輸入至差分輸出，直流耦合，請參閱圖 7-3

圖 6-25 小信號和大信號階躍響應

G = 5V/V，50MHz 輸入，0.3ns 輸入邊沿速率，單端輸入至差分輸出，請參閱圖 7-1

圖 6-27 小信號和大信號階躍響應

以 2ns 輸入轉換時間進行仿真，（請參閱圖 7-3）

圖 6-29 小信號和大信號階躍穩定時間

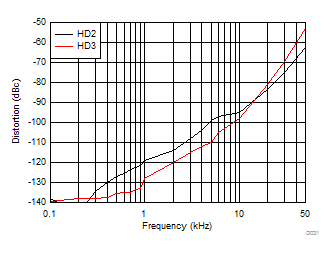

2V_PP 輸出，請參閱圖 7-1（Vs+ = 3V，Vocm = 1.5V）

圖 6-31 諧波失真隨頻率變化的情況

單音 1V_PP，請參閱圖 7-1（Vs+ = 3V，Vocm = 1.5V）

圖 6-33 IMD2 和 IM3 隨頻率變化的情況

f = 10MHz，2V_PP 輸出，請參閱圖 7-3（Vocm 經過調節）

圖 6-35 諧波失真與 Vocm 之間的關系

請參閱圖 7-1（V_CC = 3V，Vocm = 1.5V）

圖 6-20 頻率響應與 Vopp 之間的關系

Vout = 100mV_PP，請參閱圖 7-1（Rload 經過調節）

圖 6-22 小信號頻率響應與 Rload 之間的關系

輸出端的兩個 Ro 連接到差分 Cload（與 500Ω 電阻并聯），請參閱圖 7-11 和表 8-1

圖 6-24 建議的 Ro 與 Cload 之間的關系

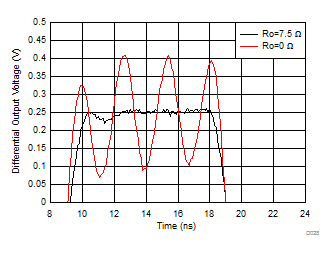

500mV_PP 輸出連接到 22pF Cload，請參閱圖 7-11（Vs+ = 3V，Vocm = 1.5V）

圖 6-26 容性負載的階躍響應

G = 5V/V，500mVpp 輸出連接到 22pF Cload，請參閱圖 7-11 和表 8-1

圖 6-28 容性負載的階躍響應

單端到差分增益為 2
（請參閱圖 7-3），> 2 倍的輸入過驅

圖 6-30 過驅恢復性能

f = 10MHz，請參閱圖 7-1（Vs+ = 3V，Vocm = 1.5V）

圖 6-32 諧波失真與輸出擺幅之間的關系

f = 10MHz，請參閱圖 7-1（Vs+ = 3V，Vocm = 1.5V）

圖 6-34 諧波失真與 Rload 之間的關系

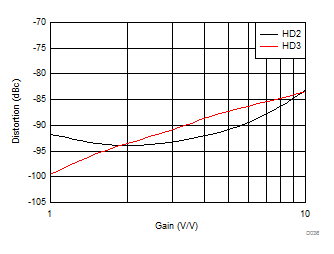

f = 10MHz，2V_PP 輸出，
有關增益設置，請參閱圖 7-1 和表 8-1

圖 6-36 諧波失真與增益間的關系
