7.4.1 單穩工作模式
在此工作模式下，計時器一次性運行（圖 7-2）。外部電容器最初由內部電路保持放電。將一個小于 1/3 VS 的負觸發脈沖施加到 TRIGGER 引腳時，觸發器被置位，因此將斷開電容器上的短路，并使輸出驅動至高電平。

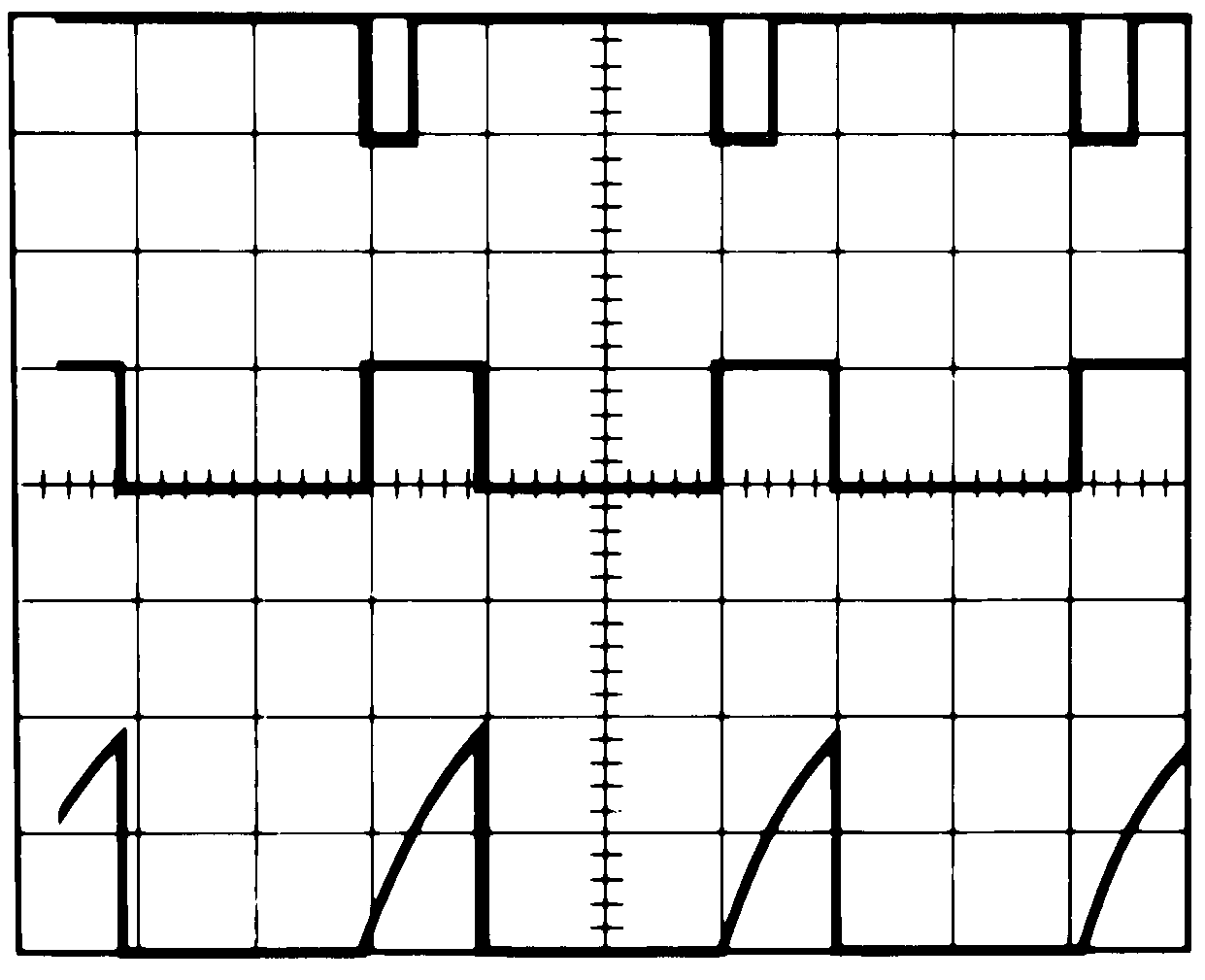

圖 7-2 單穩（一次性）然后，電容器兩端的電壓在 tH = 1.1 RAC 期間呈指數增長。這段時間也是輸出保持高電平的時間，在這段時間結束時電壓等于 2/3 VS。然后，比較器復位觸發器，而觸發器再讓電容器放電并將輸出驅動至低電平狀態。圖 7-3 展示了在這種工作模式下產生的波形。由于比較器的電荷和閾值大小均與電源電壓成正比，因此計時間隔與電源無關。
| VS = 5V | 頂部布線：輸入 5V/div | RA = 9.1k? |
| 時間 = 0.1ms/div | 中間布線：輸出 5V/div | C = 0.01μF |
| 底部布線：電壓 2V/div |
RESET 會覆蓋 TRIGGER，而 TRIGGER 覆蓋 THRESHOLD。因此，應確保觸發脈沖短于所需的 tH。TRIGGER 的最小脈沖持續時間為 20ns，而 RESET 為 400ns。在輸出為高電平的計時周期內，只要觸發輸入在計時間隔結束前至少 10μs 內恢復高電平，進一步施加觸發脈沖就不會影響電路。但是，在此期間，可通過向 RESET 引腳施加負脈沖來復位電路。輸出保持在低電平狀態，直到再次施加觸發脈沖。

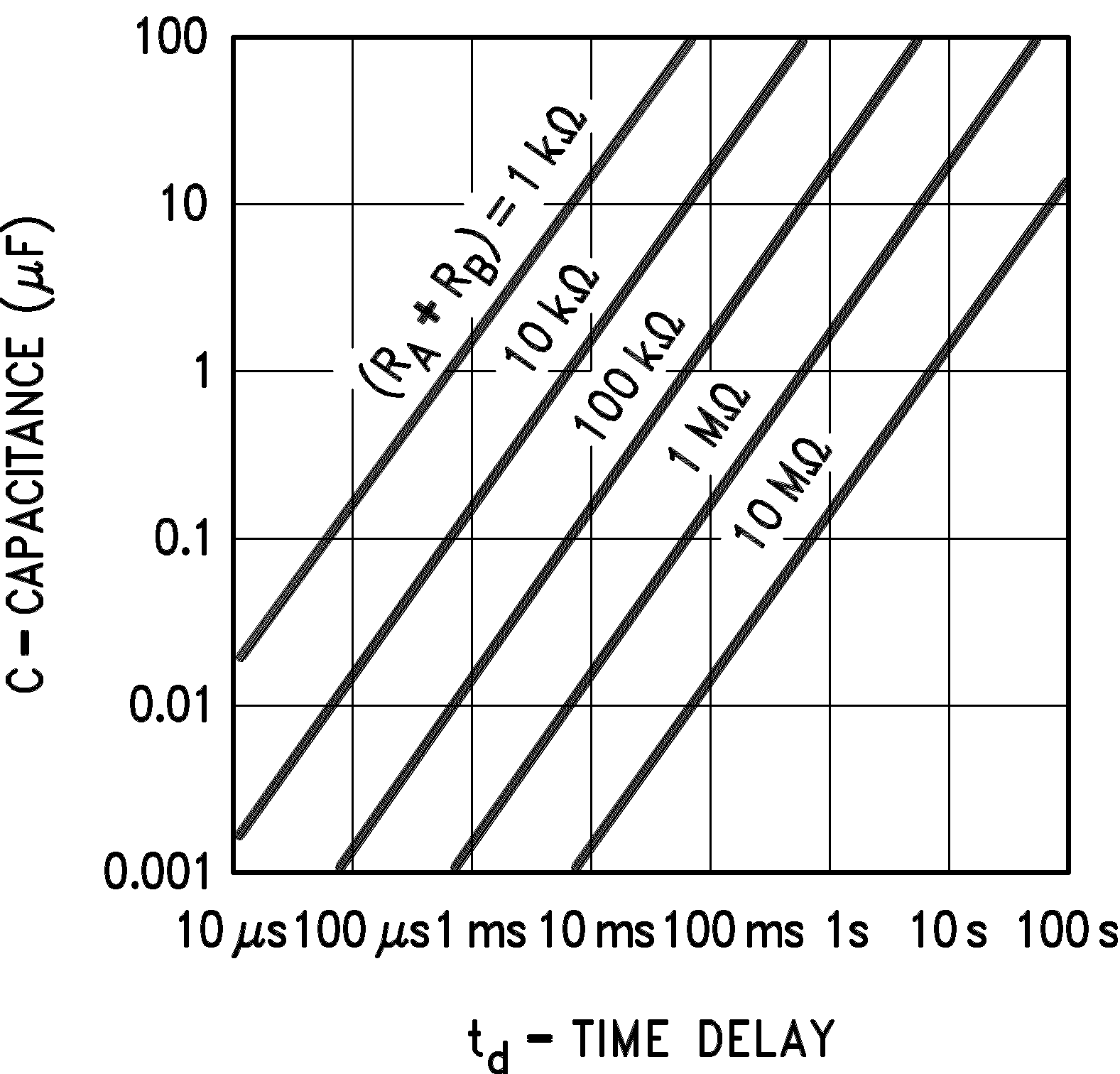

不使用復位功能時，將 RESET 引腳連接到 V+ 以杜絕任何發生誤觸發的可能性。圖 7-4 是一個方便確定各種延時時間情況的 RC 值的列線圖。
在單穩模式下，在計時周期結束前將觸發驅動至高電平。
圖 7-4 延時時間
