7.4.2 非穩態工作模式

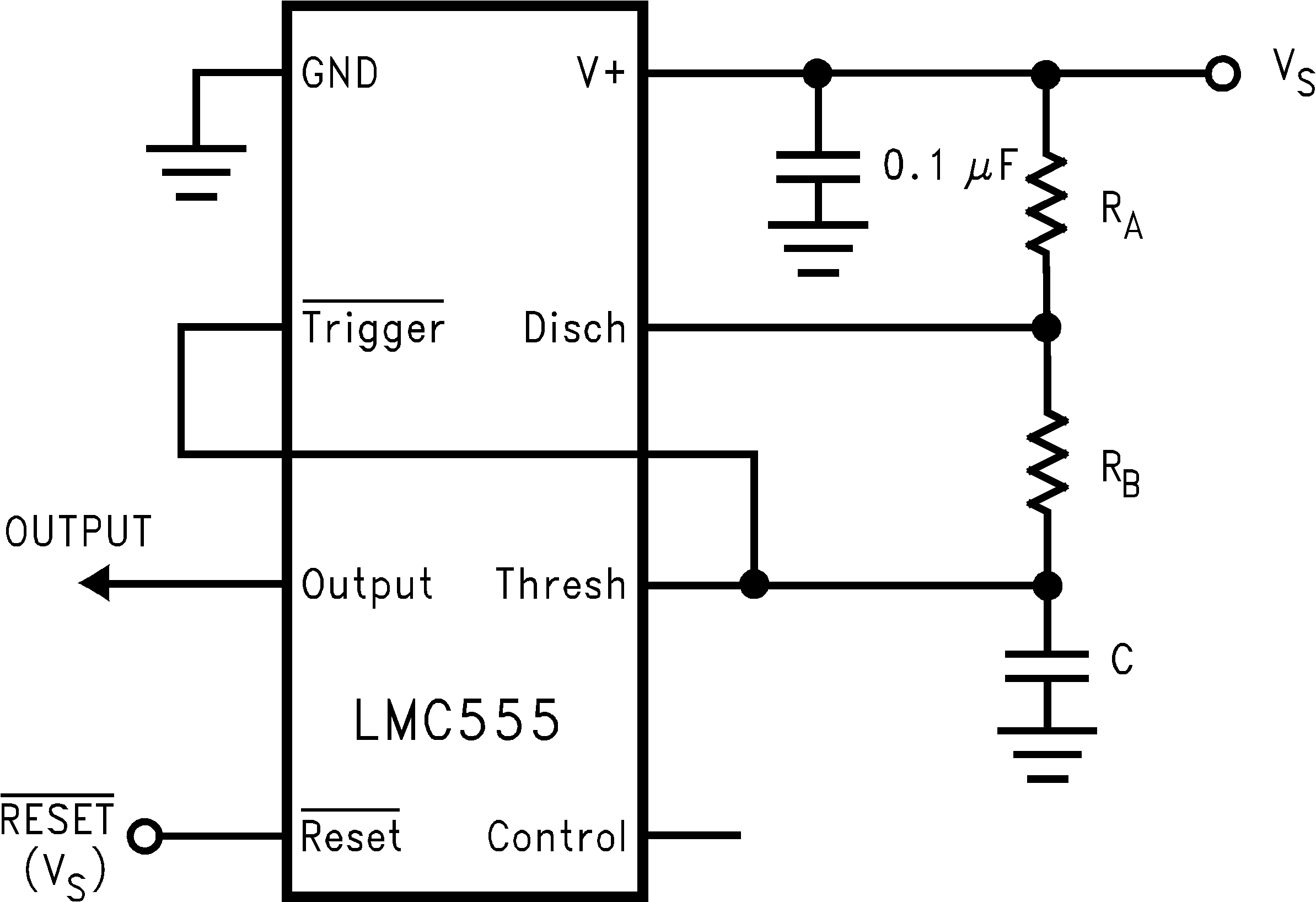

如果按照圖 7-5 所示連接電路（TRIGGER 和 THRESHOLD 引腳連接在一起），該電路會觸發并作為多諧振蕩器自由運行。外部電容器通過 RA + RB 充電，通過 RB 放電。因此可以通過這兩個電阻器的比率精確設定占空比。
圖 7-5 非穩態（可變占空比振蕩器）在此工作模式下，電容器在 1/3 VS 和 2/3 VS 之間充電和放電。與在觸發模式下一樣，充電和放電時間以及因此也包括頻率，均與電源電壓無關。

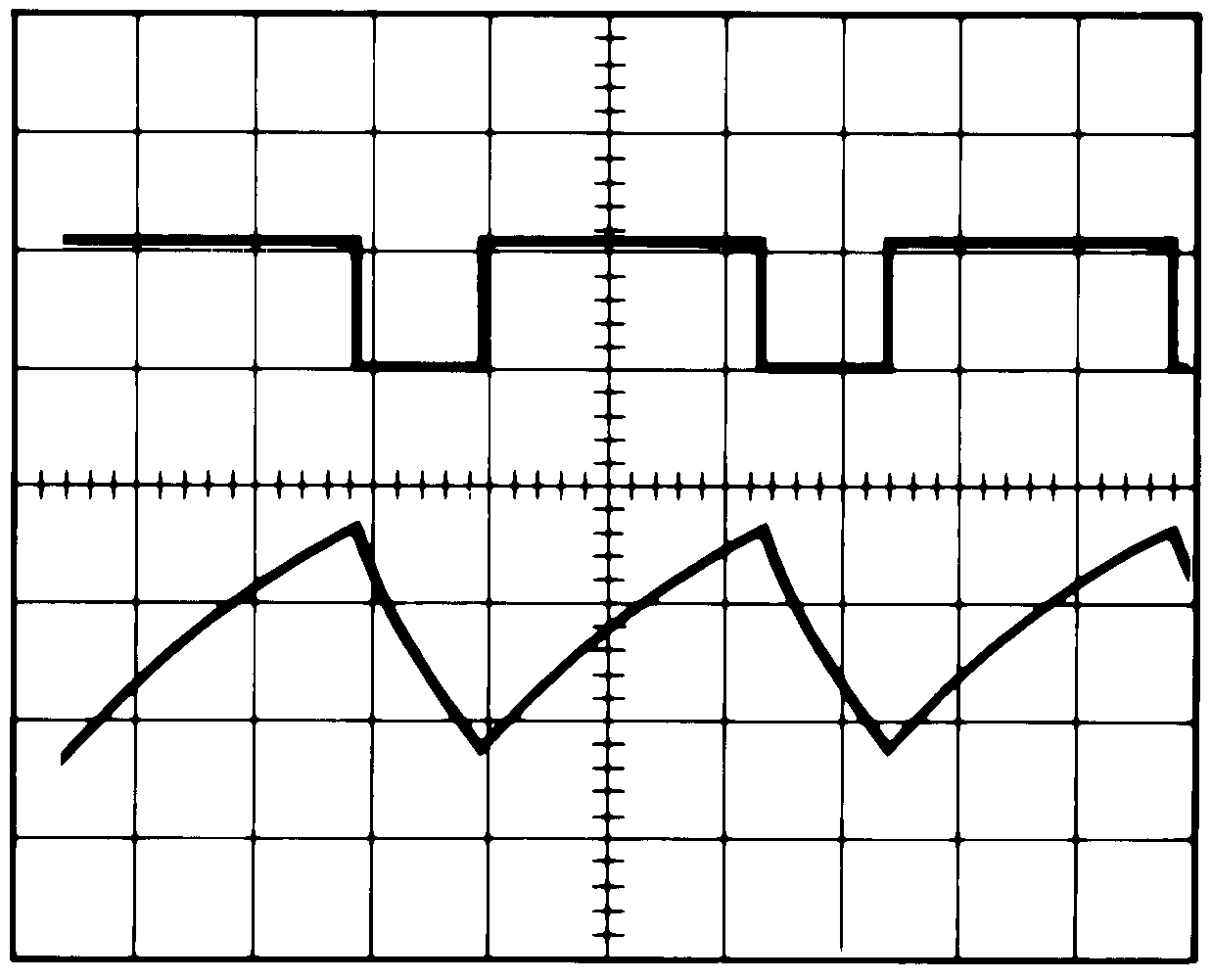

圖 7-6 展示了在這種工作模式下產生的波形。
| VS = 5V | 頂部布線：輸出 5V/div | RA = 1.78k? |
| 時間 = 20μs/div | 底部布線：電壓 1V/div | RB = 4.12k? |
| C = 0.01μF |
充電時間（輸出高電平）由以下公式算出：
方程式 1. t1 = 0.693 (RA + RB)C
而放電時間（輸出低電平）由以下公式算出：
方程式 2. t2 = 0.693 (RB)C
因此，總周期為：
方程式 3. T = t1 + t2 = 0.693 (RA + 2RB)C
振蕩頻率為：
方程式 4.

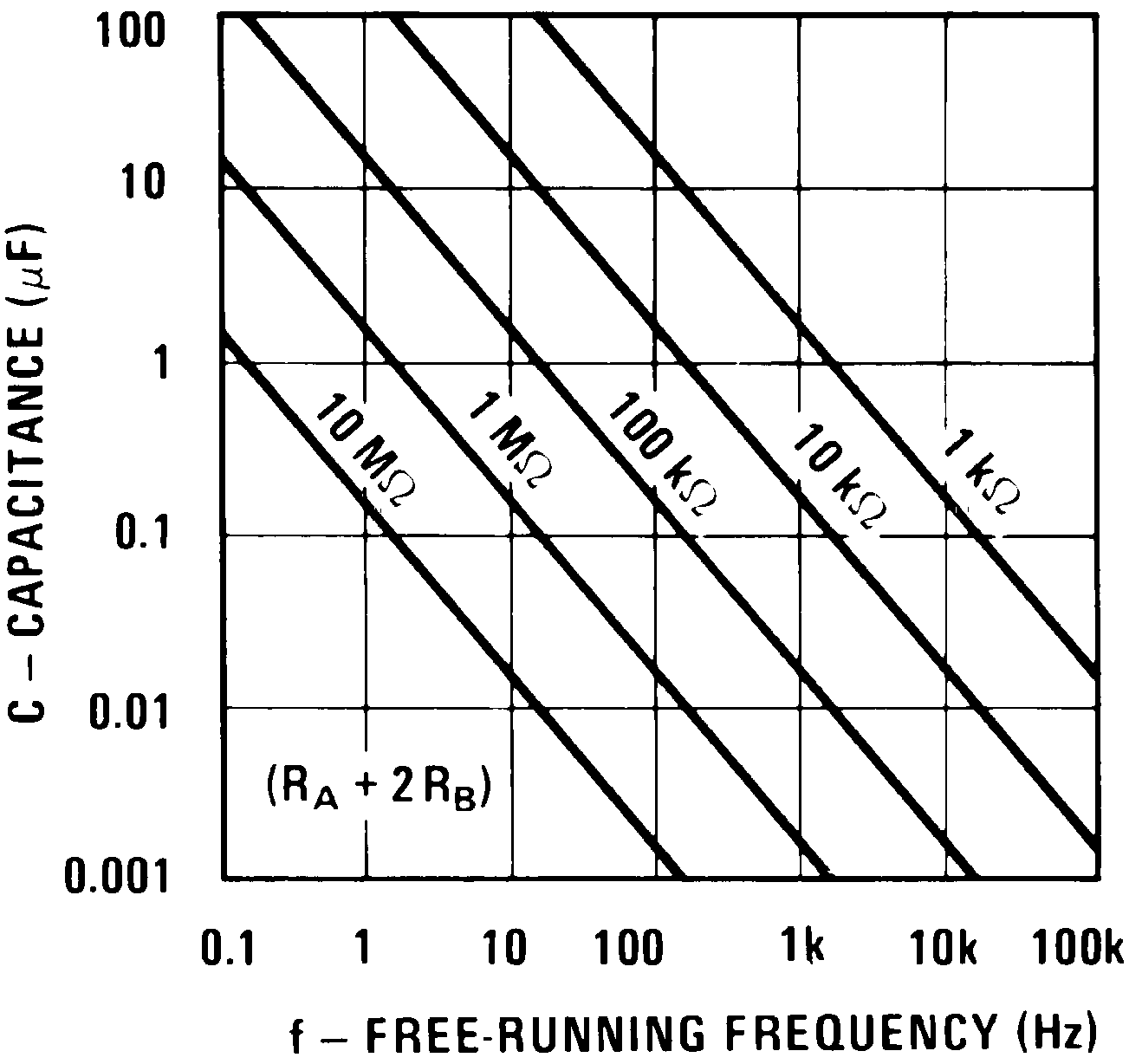

可使用圖 7-7 快速確定這些 RC 值。占空比（作為輸出處于低電平的總周期的一部分）為：
方程式 5.
圖 7-7 自由運行頻率
