7.1 概述
LMC555 是業界標準 555 系列通用計時器的 CMOS 版本。除了標準 SOIC、VSSSOP 和 PDIP 封裝外，LMC555 還有采用 TI DSBGA 封裝技術的芯片尺寸封裝（8 凸點 DSBGA 封裝）。LMC555 具有與 LM555 相同的產生精確延時時間和頻率的能力，但功耗和電源電流尖峰要低得多。在一次性模式下，延時時間由單個外部電阻器和電容器精確控制。在非穩態模式下，振蕩頻率和占空比由兩個外部電阻器和一個電容器精確設置。TI LMCMOS 工藝的運用擴展了頻率范圍和低電源能力。

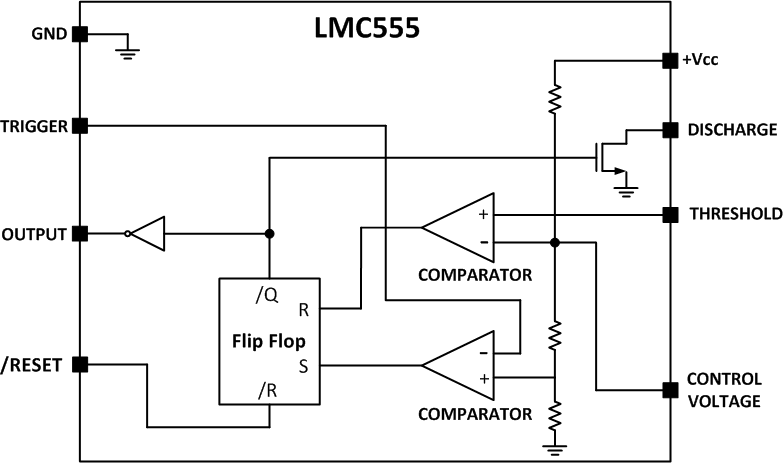

圖 7-1 簡化原理圖
