該器件的精確反向電流限制使 LM5177 能夠?yàn)楣β始?jí)輸入端的儲能元件充電。在輸入端啟用 LM5177 的集成平均電流限制電路后，第三個調節環路會保持恒定電流運行，以便為輸入端的儲能元件（例如電池或超級電容器陣列）充電。通過簡單的遲滯調節方法或使用帶有外部運算放大器的線性方法以及等效數字調節方案來調節輸入的充電電壓端。

一旦系統電源中斷或出現故障，當觸發選定的備用電壓閾值時，LM5177 會立即向連接的系統負載供電。這一無縫轉換由降壓/升壓電壓控制環路保持，該環路在充電期間保持穩壓狀態，并確保已連接系統在備用期間的壓降最小。

優勢：

• 從主系統電源無縫自動轉換到備用電源。
• 采用單芯片應用將儲能充電控制與備用穩壓器相結合。
• 單電感器應用即將一個功率級用于充電和備用操作。
• 可實現恒流和恒壓運行。
• 使用輸出反饋分壓器的可調節動態轉換電壓。
• 適用于多個系統的可擴展應用。使用 BOM 調整功率級別。拓?fù)浜图軜?gòu)認證保持不變。

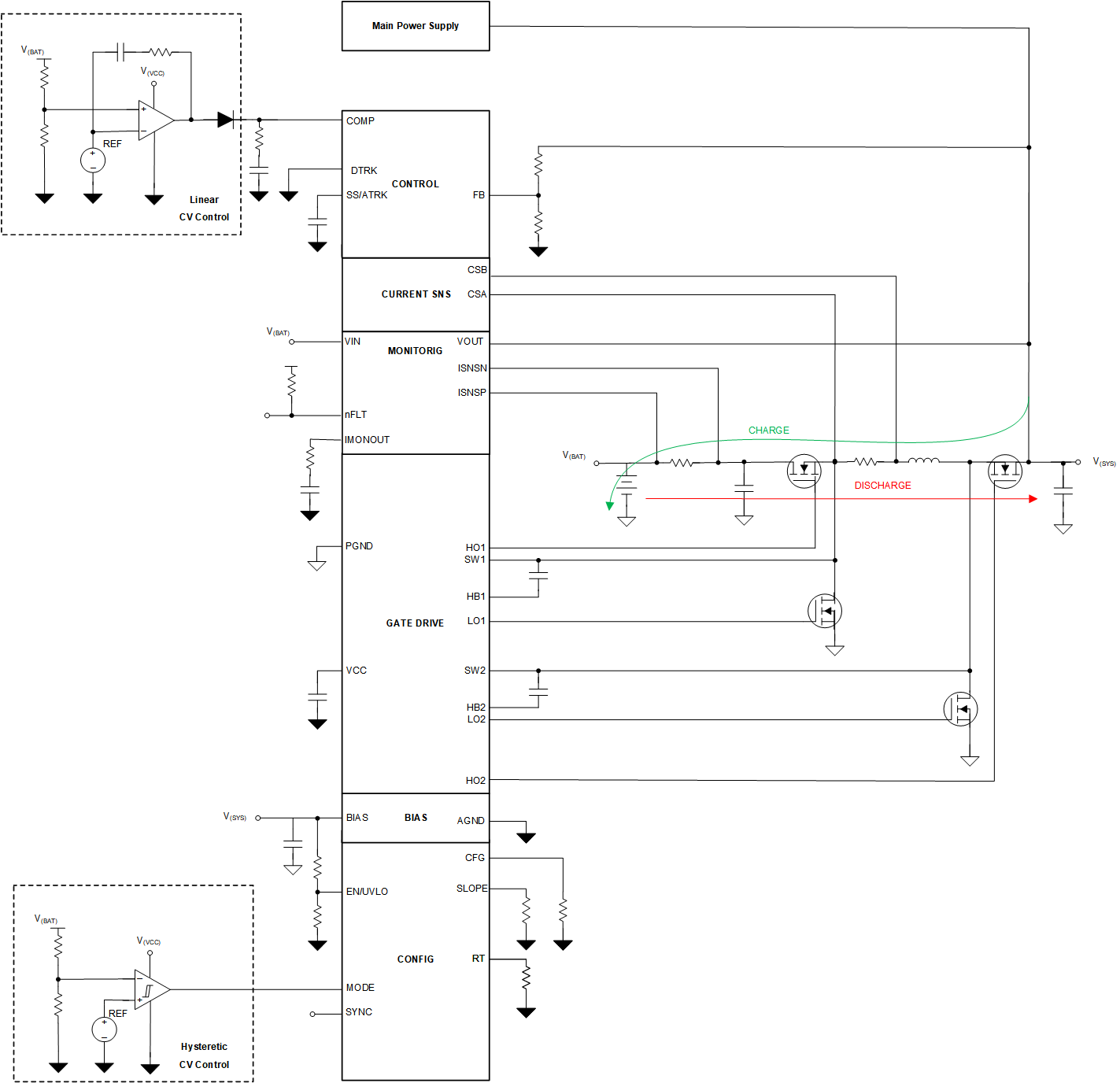

圖 9-16 雙向運行的簡化版原理圖

下面詳細介紹了直流/直流備用應用中的控制環路交互。交互的中心點是 COMP 引腳，它為底層雙向峰值電流控制環路定義了峰值電流目標

1. 內部峰值電流環路——來自 COMP 引腳的控制輸入信號為 PWM 邏輯設置雙向電流（正負電池組電流）。
2. 當系統電源電壓降至低于 FB 引腳選定的電壓時，內部輸出電壓環路將控制 V_o。
3. 內部恒定電流環路在選定方向上限制并調節峰值電流。對于大多數備用電源情況，選擇負（充電）電流。通過激活恒定電流限制，峰值電流被鉗位，不會達到滿值，從而能夠降低充電電流。如果選擇恒流環路的負方向，則峰值電流的正向不受限制。
4. 輸入電壓 (V_BAT) 恒定電壓調節通過 COMP 引腳中的線性穩壓器從外部添加。當電池電壓達到所需的目標電壓時，穩壓器會上拉峰值電流設定點，并且充電操作停止。

圖 9-17 直流/直流備用應用的控制環路概述
