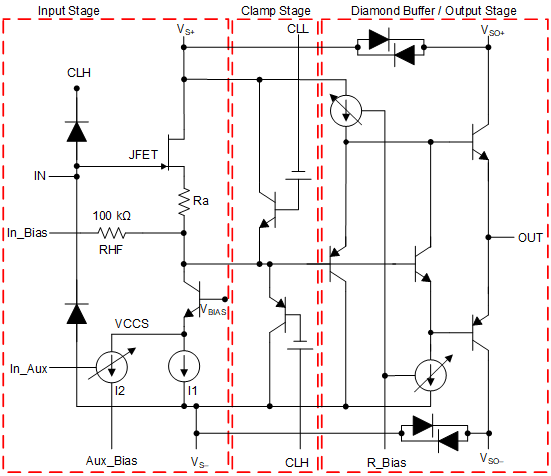

7.2 功能方框圖
功能方框圖顯示了 BUF802 的內部結構概覽。BUF802 的內部原理圖分為以下三部分：
- 輸入級：由低噪聲 JFET 及偏置電路組成。輸入級可以配置為兩種模式：BF 模式和 CL 模式。選擇兩種模式之一會影響輸入級的電路運行方式。鉗位電路和輸出級的運行方式不受模式選擇的影響。節 7.4 更詳細地說明了這兩種模式。
- 鉗位級：提供以下功能：
- 通過分別連接至 VS– 和 CLH 的二極管鉗位，BUF802 的輸入端可免受大幅度瞬態信號的沖擊。
- 防止 BUF802 的輸出電壓超過 CLH 和 CLL 處的電壓。
- 輸出級：跟蹤 JFET 源極電壓，并經過優化，可驅動 50Ω 和 100Ω 負載，同時保持信號保真度。
