7.4 器件功能模式

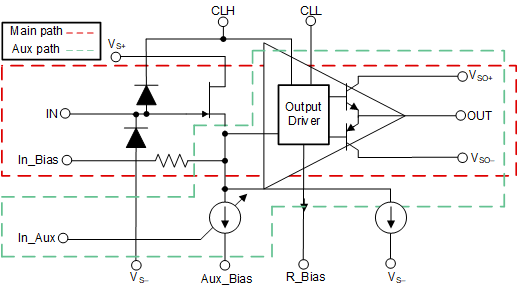

圖 7-8 主路徑和輔助路徑BUF802 設計為在兩種不同的模式下工作：緩沖模式（BF 模式）和復合環路模式（CL 模式）。
在 BF 模式 下，BUF802 在主路徑中使用 JFET、輸出驅動器和雙極晶體管，以在 BUF802 的輸出端再現為 IN 施加的信號。圖 7-8 顯示了 BUF802 的主路徑和輔助路徑。BUF802 可在直流至高頻率范圍內運行，因此可用作獨立緩沖器。在 BF 模式 下使用時，僅使用 BUF802 的主路徑。
在 CL 模式 下，BUF802 使用輔助信號路徑和主路徑來控制輸出電壓。顧名思義，在復合環路 模式下，BUF802 與高精度運算放大器組成復合環路，以同時實現直流精度和較寬的大信號帶寬。復合環路將施加的信號拆分為低頻率和高頻率分量，并使用適當?shù)膫鬟f函數將信號傳遞到不同的電路。低頻率和高頻率信號分量在 BUF802 內部重新組合，并在 OUT 引腳上重新呈現。
