7.4.1 緩沖器模式（BF 模式）

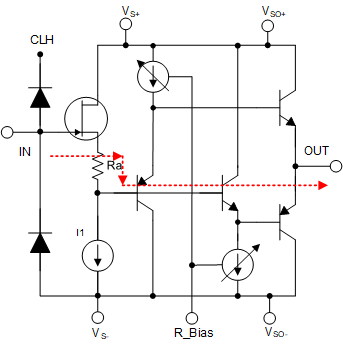

圖 7-9 內部原理圖 - BF 模式BUF802 的寬大信號帶寬和快速轉換率再加上 Hi-Z 輸入，適用于各種高頻信號鏈應用。圖 7-9 顯示 BUF802 使用主路徑，并將 JFET 和晶體管作為源極跟隨器和發射極跟隨器運行，在 BUF802 的輸出端再現施加在 IN 上的信號。僅與 CL 模式（引腳 6、4 和 3）關聯的引腳在 BF 模式 下工作時保持懸空。
圖 7-10 采用 BF 模式 的復合環路圖 7-10 顯示了 BUF802 在 BF 模式 下運行時，也可用于復合環路的方式。由于信號僅通過主路徑傳輸，因此 BUF802 在圖 7-10 中的運行仍稱為 BF 模式。輔助路徑以及與輔助路徑和 CL 模式 關聯的引腳保持禁用狀態。低頻率和高頻率信號分量在施加到 IN 引腳之前，通過分立式元件 R1 和 C1 在外部進行組合。
