6 參數測量信息
圖 6-1 至圖 6-3 顯示了 BUF802 的各種測試設置配置。
圖 6-1 主路徑電氣特性測量
圖 6-2 主路徑和輔助路徑

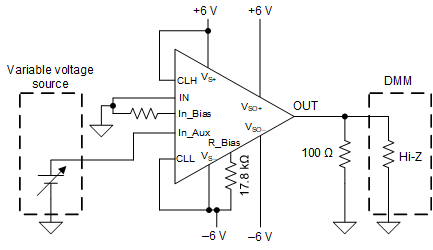

圖 6-3 輔助路徑電氣特性測量圖 6-2 展示了控制輸出的兩種 BUF802 輸入（IN 和 In_Aux）。IN 引腳控制通過主路徑的 BUF802 輸出，而 In_Aux 引腳通過輔助路徑控制輸出。主路徑或輔助路徑均可用于控制輸出。節 5.7 中規定了主路徑和輔助路徑的電氣特性。
