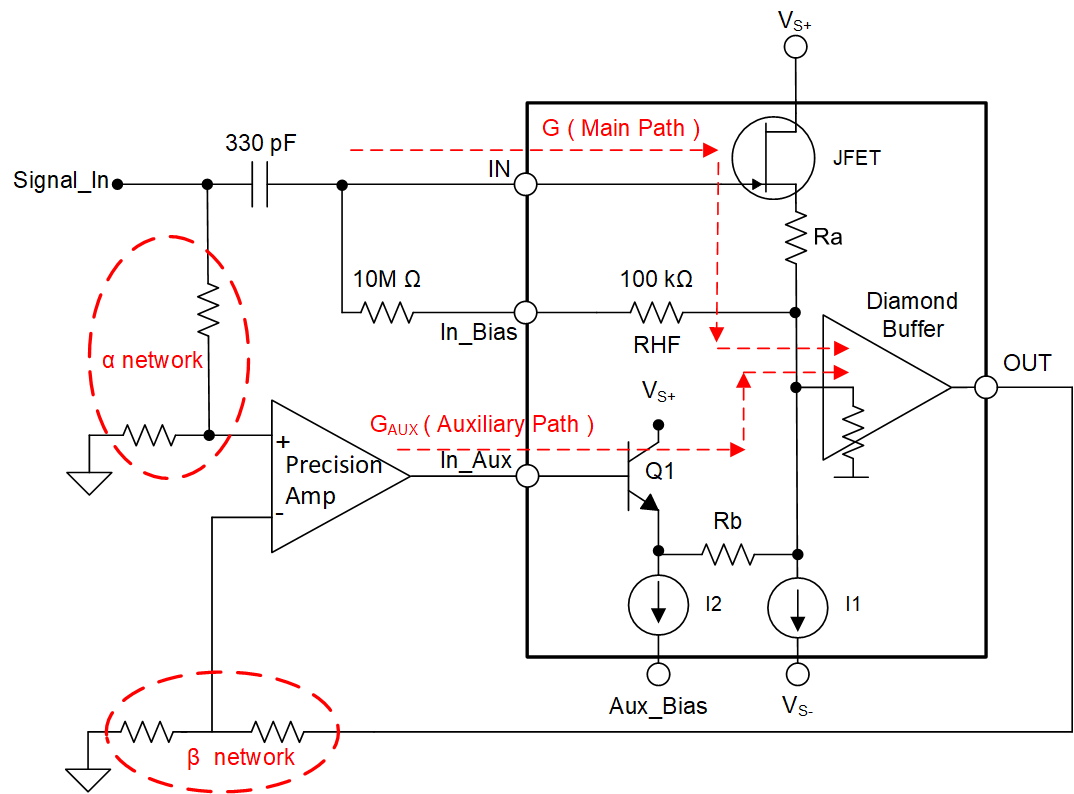

圖 7-11 內部原理圖 - CL 模式

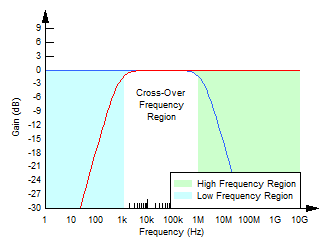

圖 7-12 CL 模式頻率響應
圖 7-11 所示的 330pF 輸入串聯電容器將輸入信號分離為低頻率和高頻率分量。這些信號分別施加到 In_Aux 和 IN。IN 引腳通過主路徑控制 BUF802 的輸出,而 In_Aux 引腳則通過輔助路徑控制輸出。
CL 模式 下,復合環路的傳遞函數可分為以下 3 個頻率區域:
- 低頻率區域:復合環路在低頻率區域的增益為 α/β(由 α 和 β 網絡決定)。在低頻率區域,330pF 輸入電容器在主路徑中呈現高阻抗,導致信號通過精密放大器和 In_Aux 引腳流動。該區域的范圍從直流到 fLF。fLF 是由精密放大器的增益帶寬、輔助路徑帶寬以及路徑中元件的寄生電容共同決定的極點。
- 高頻率區域:在高頻率區域,精密放大器和輔助路徑會耗盡帶寬。復合環路在該區域的凈增益僅由 BUF802 的主路徑增益決定,它以 G 表示。該區域從在 fHF 產生的極點到 BUF802 的 LSBW。fHF 是由 In_Bias 引腳上的 330pF 串聯電容器與 10MΩ 電阻共同形成的極點。
- 交叉頻率區域:主路徑與輔助路徑協同工作,共同決定該區域的增益。為了在該區域保持平坦的頻率響應,必須滿足以下條件:
- α/β = G
- 高頻率響應極點 fHF << 低頻率極點 fLF
關于選擇分立元件以實現平坦頻率響應的詳細分析,請參閱節 8.1。
