6.3.4 CPU 節流的處理器熱量指示
當 CPU 運行渦輪模式時，峰值功率可能會超過適配器和電池的可用功率總和。BQ24800 提供 PROCHOT 輸出，以向 CPU 發出發生過載條件的信號。當適配器或電池放電電流超過允許的閾值或系統電壓下降時，它會指示發生了過載條件。同樣，移除適配器或電池可能會導致 CPU 電量不足。BQ24800 中的處理器熱量功能會監控這些事件，并在發生這些事件時選擇性地將 PROCHOT 信號置為有效。
PROCHOT 觸發事件包括：
- ICRIT：適配器峰值電流（ILIM2 的 110%）
- INOM：適配器峰值電流（ILIM1 的 110%）
- IDCHG：電池放電電流
- VBATT：SRP 上的電池電壓
- ACOK：移除適配器后（ACOK 引腳從高電平變?yōu)榈碗娖剑?/li>
- BATPRES：移除電池后（BATPRES 引腳從低電平變?yōu)楦唠娖剑?/li>
- CMPOUT：獨立比較器輸出（CMPOUT 引腳從高電平變?yōu)榈碗娖剑?/li>
- 在僅電池升壓模式激活時插入適配器（如果啟用，則觸發 ICRIT 事件）。
ICRIT、IDCHG 或 VBATT 的閾值以及 ICRIT、INOM、IDCHG 或 CMPOUT 的抗尖峰脈沖時間可通過 SMBus 進行編程。每個觸發事件都可以在 REG0x3D[6:0] 中單獨啟用。ICRIT 閾值是 REG0x3C[14:11] 中設置的 ILIM2 值的 110%。當 ILIM2 設置為較低值時，尤其是當 ICRIT 抗尖峰脈沖設置為較快的值 10 或 100uS 之一時，ICRIT PROCHOT 可能會在適配器插入時因浪涌電流而跳閘。可能導致這種情況的確切值取決于系統電源軌上的電容量以及適配器和電池之間的電壓差。更大的電容會導致更大的浪涌電流，適配器和電池之間的電壓差也會更大。如果 ILIM2 值設置為 512mA 或更低，這個問題的可能性更大。

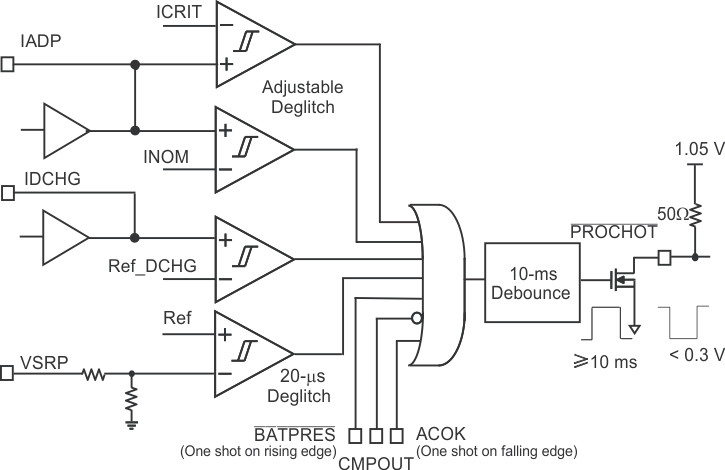

圖 6-1 PROCHOT 配置觸發 PROCHOT 配置中的任何事件后，PROCHOT 將置位為低電平至少 10ms（默認 REG0x3C[4:3]=10）。在 10ms 結束時，如果 PROCHOT 事件仍處于活動狀態，則脈沖將會擴展。
如果在 PROCHOT 信號保持低電平有效時發生多個 PROCHOT 事件，則所有觸發事件都將保存在狀態寄存器 REG0x3A[6:0] 中。如果 PROCHOT 信號置為無效，然后重新置為有效，則在 PROCHOT 信號新從高電平轉換為低電平時將清除狀態寄存器，以便僅讀取新檢測到的事件。每當主機讀取 REG0x3A 時，這也將在讀取后清除該寄存器中的所有已標記事件。
