9.2.3 短路保護的布局注意事項

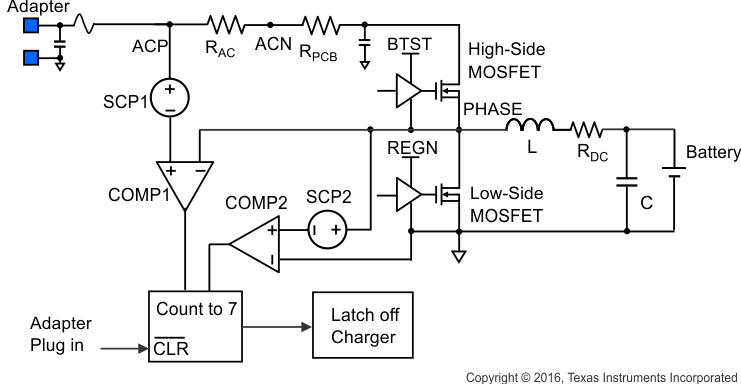

BQ24800 具有獨特的短路保護功能。它的逐周期電流監控特性通過監控特定消隱時間后 MOSFET 的 RDS(on) 上的壓降來實現。對于 MOSFET 短路或電感器短路，過流條件由兩個比較器檢測，并且觸發兩個計數器。發生七次短路事件后，充電器將被閉鎖。要將充電器從閉鎖狀態復位，請拆下并重新連接適配器。圖 9-3 展示了 BQ24800 短路保護方框圖。
圖 9-3 BQ24800 短路保護的方框圖正常運行時，低側 MOSFET 電流從源極流向漏極，這在導通時會產生負壓降，因此無法觸發過流比較器。當發生高側開關短路或電感器短路時，低側 MOSFET 的大電流從漏極流向源極，可以觸發低側開關過流比較器。BQ24800 通過 PHASE 引腳和 GND 引腳檢測低側開關壓降。
通過監測 ACP 和 PHASE 之間的壓降來檢測高側 FET 短路。因此，它不僅監測高側開關壓降，還監測適配器檢測電阻器壓降以及從 RAC 的 ACN 引腳到充電器高側開關漏極的 PCB 布線壓降。通常，輸入檢測電阻器和充電器轉換輸入之間存在較長的布線，謹慎的布局將最大程度地減小走線效應。

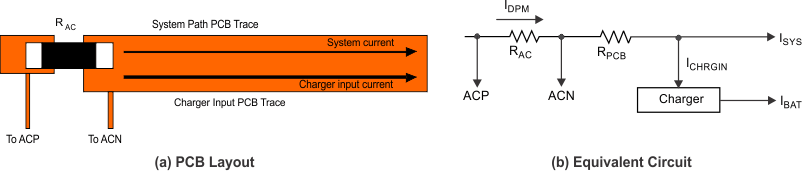

為了防止充電器在正常工作中意外關斷，MOSFET RDS(on) 選擇和 PCB 布局非常重要。圖 9-4 展示了改進的 PCB 布局示例及其等效電路。在此布局中，系統電流路徑和充電器輸入電流路徑未分開，因此，系統電流會在 PCB 覆銅區引起壓降，由 IC 檢測。最糟糕的布局是當系統電流拉點位于充電器輸入之后時；結果，所有系統電流壓降都計入過流保護比較器。IC 的最壞情況是系統總電流和充電器輸入電流之和等于 DPM 電流。當系統拉取更多電流時，充電器 IC 會嘗試通過降低充電電流來將 RAC 電流調節為恒定電流。
圖 9-4 PCB 布局示例圖 9-5 展示了經過優化的 PCB 布局示例。系統電流路徑和充電輸入電流路徑分開，因此 IC 僅檢測充電器輸入電流導致的 PCB 壓降，并盡可能降低正常運行時充電器意外關斷的可能性。這也使得大系統電流應用的 PCB 布局更加簡單。
圖 9-5 經過優化的 PCB 布局示例IC 檢測到的總壓降可通過以下公式表示。
其中 RAC 是交流適配器電流檢測電阻，IDPM 是 DPM 電流設定點，RPCB 是 PCB 布線等效電阻，ICHRGIN 是充電器輸入電流，k 是 PCB 系數，RDS(on) 是高側 MOSFET 導通電阻，IPEAK 是電感器的峰值電流。在此處，PCB 系數 k 等于 0 表示 圖 9-5 中所示的最佳布局，其中 PCB 布線僅經過充電器輸入電流，而 k 等于 1 表示 圖 9-4 中所示的最差布局，其中 PCB 布線經過所有 DPM 電流?？倝航当仨毜陀诟邆?cè)短路保護閾值，以防止充電器正常工作時意外關斷。
低側 MOSFET 短路壓降閾值可通過 SMBus 命令進行調節。ChargeOption() 位 [7] 在設置為 0 時禁用 LSFET 保護，設置為 1 時以 250mV 的閾值啟用保護。高側 MOSFET 短路壓降閾值可通過 SMBus 命令進行調節。ChargeOption() 位 [8] 在設置為 0 時禁用 HSFET 保護，設置為 1 時以 750mV 的閾值啟用保護。對于固定 PCB 布局，主機應設置適當?shù)亩搪繁Ｗo(hù)閾值水平，以防止充電器正常運行時意外關斷。
