6.4.3 僅電池升壓模式
當系統由未連接適配器的電池供電時，由于電池的阻抗，較大的系統負載將會使系統電壓顯著下降。為了能夠在電池的完整工作范圍內處理較大瞬態，BQ24800 提供了僅電池升壓模式。該模式使用開關轉換器將電池電壓升壓至穩定的系統輸出，為系統瞬變提供額外的余量。
混合動力升壓模式會因需要補充電流而頻繁進入和退出，與之不同的是，僅電池升壓模式則進入一次，并一直保持到適配器插入、電池達到 BAT_DEPL_VTH (REG0x3B[15:14]) 電池電量耗盡閾值，或者通過 EN_BATT_BOOST (REG0x38[6]) 位手動退出該模式。進入該模式的動作可以使用 VSysMin() (REG0x3E) 寄存器中設置的 VSYSMIN 閾值自動完成，也可以使用 EN_BATT_BOOST 位手動進行。為了使用自動進入，當系統電壓高于 VSYSMIN 時，EN_BATT_BOOST 設置為 1。當系統電壓降至 VSYSMIN 以下時，轉換器將進入僅電池升壓模式，并將系統電壓調節為比 VBOOST (REG0x38[5]) 位設置的 VSYSMIN 高 1.5V 或 2.3V。
為了進入僅電池升壓模式，必須滿足下列所有條件：
- 僅電池升壓模式已啟用 (REG0x38[6] = 1)
- 電池低功耗模式已禁用 (REG0x12[15] = 0)
- 系統電壓 (VACN) 低于 VSYSMIN
- ACOK 為低電平
- 電池電壓 (VSRN) 高于 REG0x3B[15:14] 中的耗盡閾值
從直接電池轉換到穩壓升壓輸出所需的時間取決于系統條件，通常需要 1-5ms。 在此期間，電池通過電池 MOSFET 的體二極管支撐系統電源軌，從而根據體二極管的正向電壓在電池和系統之間產生臨時壓降。VSysMin() 條目應設置為足夠高的閾值，以使電池在最糟糕的負載條件下能夠支持轉換。方程式 4 中提供了計算該閾值的方法
VOP_MIN 是支持系統的最低工作電壓。RBATT 包括電池的內部阻抗以及電池和系統之間的電源路徑中的任何電阻。VBATFET_FD 是 BATFET 體二極管的正向壓降。

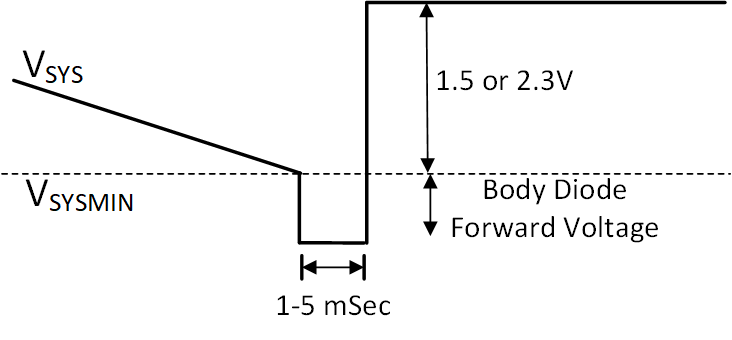

圖 6-3 進入僅電池升壓模式對于需要進行更精細控制的系統，可以手動進入僅電池升壓模式。對于手動控制，外部微控制器用于通過電池電量監測計 IC 或其他方法來監測電池電量，這些信息用于確定僅電池升壓模式的最佳進入點。為了手動進入僅電池升壓模式，必須將 VSYSMIN 設置為低于當前系統電壓，然后將 REG0x38[6] 使能位設置為 1。VSYSMIN 可以在僅電池升壓激活后進行調節，以便調節系統穩壓電壓。從完成 SMBus 命令以啟用僅電池升壓到進入該模式之間存在大約 50 毫秒（典型值）的延遲。
下列條件之一會停止正在使用的僅電池升壓模式：
- 僅電池升壓模式已禁用 (REG0x38[6] = 0)
- 電池低功耗模式已啟用 (REG0x12[15] = 1)
- 適配器插入并且 ACOK 變?yōu)楦唠娖?/li>
- 電池電壓 (VSRN) 低于 REG0x3B[15:14] 中的耗盡閾值
- 電池電壓 (VSRN) 上升到與系統調節電壓相差 200mV 以?xún)?nèi)（在 VACN 處測量）
- 已達到 TSHUT IC 溫度閾值
- 檢測到短路（有關詳細信息，請參閱電感器短路，MOSFET 短路保護）
- 如果啟用了看門狗計時器，則看門狗計時器到期（有關詳細信息，請參閱充電器超時）
在僅電池升壓模式下，BQ24800 會將系統電壓調節為 REG0x38[5] 中設置的 ( VSYSMIN + 1.5V ) 或 ( VSYSMIN + 2.3V )。為了在適配器插入和移除期間正確轉換，ACDET 的最小 ACOK 下降閾值（2.30V 按 ACDET 電阻分壓器調整比例）必須高于此調節點。一旦器件處于升壓模式，則狀態位 REG0x37[1] 設置為 1，BST_STAT 引腳變?yōu)榈碗娖健?/p>
如果在僅電池升壓模式有效時插入適配器，系統電壓將從僅電池升壓調節電壓轉換為適配器電壓，從而將僅電池升壓模式一直保持到 ACFET 完全導通。此外，即使適配器電流從未超過 ICRIT 閾值，如果已啟用 ICRIT PROCHOT 信號，它也會自動置為有效。這可用于在轉換期間搶先減慢 CPU 速度。
