7.2.1.2.12 輸入濾波器設計
在適配器熱插拔過程中，來自適配器電纜的寄生電感和輸入電容器構成二階系統。VCC 引腳上的電壓尖峰可能超出 IC 最大額定電壓并損壞 IC。必須仔細設計和測試輸入濾波器，以防止 VCC 引腳上發生過壓事件。
在適配器熱插拔過程中，有多種方法可以抑制或限制過壓尖峰。具有高 ESR 的電解電容器用作輸入電容器，可將過壓尖峰抑制到遠低于 IC 最大引腳電壓額定值的水平。高電流能力 TVS 齊納二極管還可以將過壓電平限制為 IC 安全電平。但是，這兩種解決方案的成本可能較高，且尺寸較大。

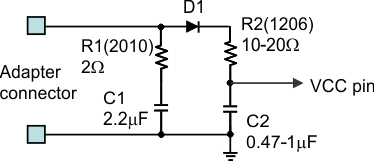

圖 7-3 展示了一種具有成本效益的小尺寸解決方案。R1 和 C1 由阻尼 RC 網絡組成，可抑制熱插拔振蕩。因此，過壓尖峰被限制在一個安全的電平。D1 用于 VCC 引腳的反向電壓保護。C2 是 VCC 引腳去耦電容器，應當放置在盡可能靠近 VCC 引腳的位置。C2 值應小于 C1值，因此 R1 可能影響到等效 ESR 值，從而獲得足夠的阻尼效應。R2 用于限制 D1 的浪涌電流，防止在適配器熱插拔時 D1 損壞。R2 和 C2 應具有 10us 時間常數，來限制 VCC 引腳上的 dv/dt，從而在適配器熱插拔時減小浪涌電流。R1 具有高浪涌電流。R1 封裝的尺寸必須足以根據電阻制造商的數據表處理浪涌電流功率損耗。濾波器元件的值始終需要通過實際應用進行驗證，并且可能需要進行細微調整才能適應實際應用電路。
圖 7-3 輸入濾波器
