ZHCSQC0C June 2022 – April 2025 ADC12DJ5200-SP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
-
6 詳細說明
- 6.1 概述
- 6.2 功能方框圖
- 6.3
特性說明
- 6.3.1 器件比較
- 6.3.2 模擬輸入
- 6.3.3 ADC 內核
- 6.3.4 溫度監測二極管
- 6.3.5 時間戳
- 6.3.6 時鐘
- 6.3.7 可編程 FIR 濾波器 (PFIR)
- 6.3.8 數字下變頻器 (DDC)
- 6.3.9 JESD204C 接口
- 6.3.10 報警監控
- 6.4 器件功能模式
- 6.5 編程
- 6.6 SPI 寄存器映射
- 7 應用信息免責聲明
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- ALR|144
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
ADC12DJ5200-SP 器件是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。ADC12DJ5200-SP 可配置為雙通道 5.2GSPS ADC 或單通道 10.4GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統的 L、S、C 和 X 頻帶進行直接射頻采樣。
ADC12DJ5200-SP 使用具有多達 16 個串行通道的高速 JESD204C 輸出接口，支持高達 17.16Gbps 的線路速率。通過 JESD204C 子類 1 支持確定性延遲和多器件同步。JESD204C 接口可進行配置，對線路速率和通道數進行權衡。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 (FEC)，可改進誤碼率。此接口向后兼容 JESD204B 接收器。
無噪聲孔徑延遲調節和 SYSREF 窗口等創新的同步特性可簡化多通道應用的系統設計。提供可選的數字下變頻器 (DDC)，以便將數字信號頻譜下變頻到基帶信號并降低接口速率?？删幊?FIR 濾波器可實現片上均衡。
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

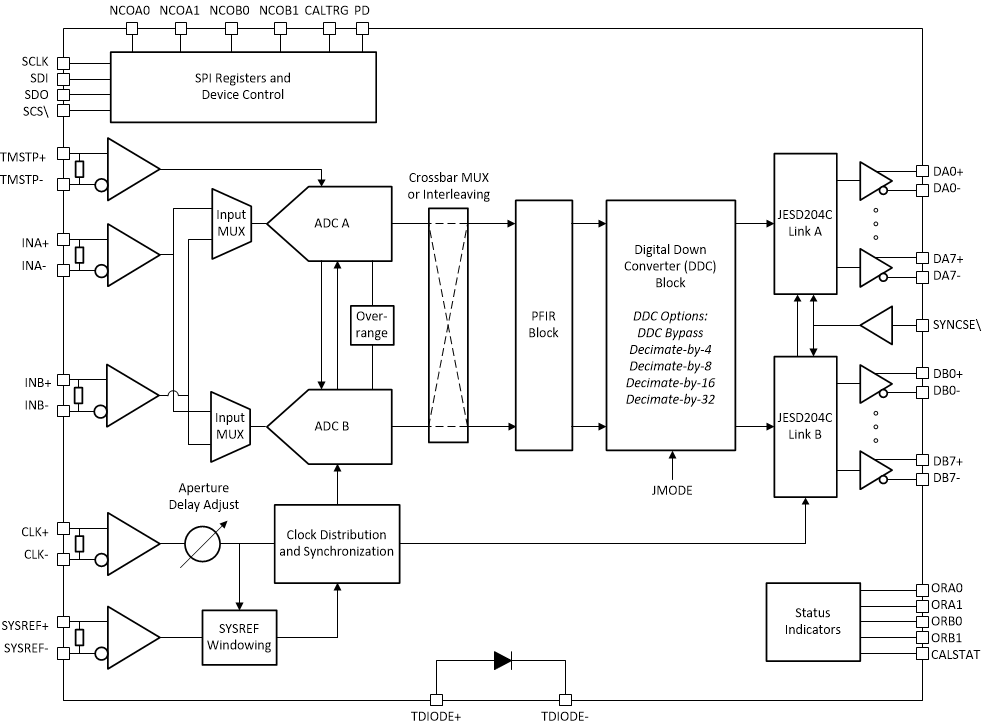

ADC12DJ5200-SP 方框圖
