6.3.8.2.1 NCO 快速跳頻 (FFH)
由于每個 DDC 都具有四個獨立的 NCO，因此可以實現快速跳頻 (FFH)，這些 NCO 可通過 DDC A 的 NCOA0 和 NCOA1 引腳以及 DDC B 的 NCOB0 和 NCOB1 引腳進行控制。每個 NCO 都具有獨立的頻率設置（請參閱基本 NCO 頻率設置模式 部分）和可以單獨設置的初始相位設置（請參閱 NCO 相位偏移設置 部分）。此外，所有 NCO 都具有獨立的相位累加器，這些相位累加器在未選擇特定 NCO 時繼續運行，從而允許 NCO 在兩次選擇之間保持相位，這樣下游處理就不需要在每次跳頻后執行載波恢復。
當 NCO GPIO 引腳狀態發生變化時，會發生 NCO 跳頻。這些引腳是異步控制的，因此無法實現同步開關。圖 6-10 中展示了相關的延遲，其中開關特性 表中提供了 tTX 和 tADC。表 6-9 中的所有延遲僅為近似值。

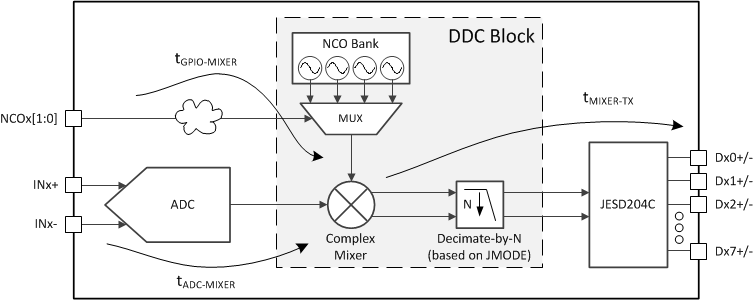

圖 6-10 NCO 快速跳頻延遲圖表 6-9 NCO 快速跳頻延遲定義
| 延遲參數 | 價值或計算 | 單位 |
|---|---|---|
| tGPIO-MIXER | 約 45 至約 68 | tCLK 周期數 |
| tADC-MIXER | 約 37 | tCLK 周期數 |
| tMIXER-TX | (tTX + tADC) – tADC-MIXER | tCLK 周期數 |
