3.2 對 LMK5B12212 進行編程
- 切換開關 S5 (PDN/RESET)。
- 對所有寄存器進行編程：
- 按工具欄中的 Write All Regs 按鈕，
- 選擇菜單欄中的 USB Communications，然后選擇 Write All Registers 或
- 按 Ctrl + L。
- 檢查電流消耗（最大 1.3A）。
- 檢查 LMK5B12212 狀態，如圖 3-2 中所示。
- 轉至 GUI 的 Status 頁面。
- 點擊 Read Status Bits。
- 確保清除鎖存位。要清除鎖存位：
- 按 Clear Latched Bits 按鈕。
- 選擇 Read Status Bits。
- 等待更改確認。DPLL 狀態位可能需要一些時間反映鎖定情況。

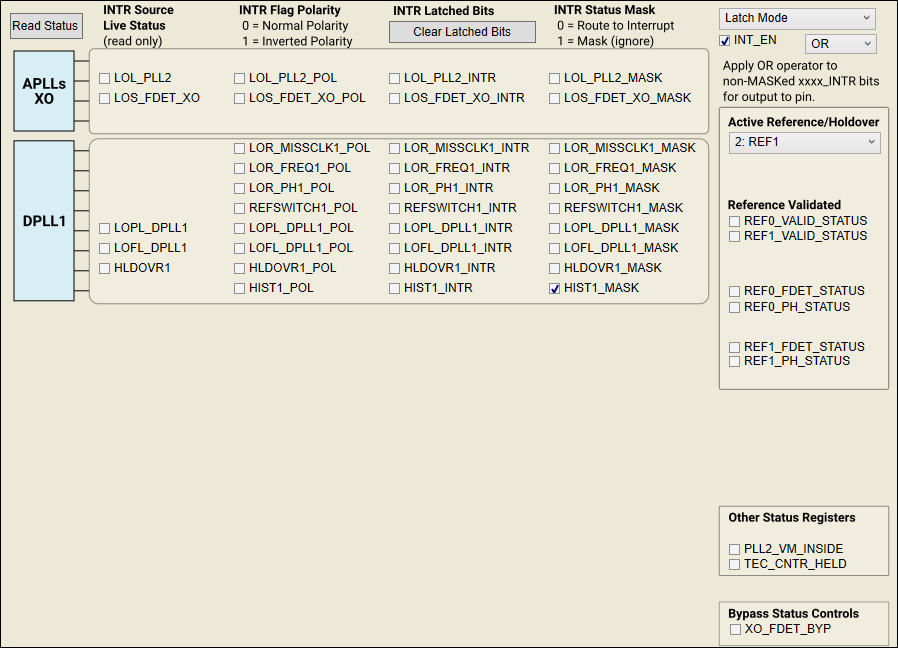

圖 3-2 讀取狀態位現在可以對時鐘輸出進行測量。
