ZHCUD56 July 2025 LMK5B12212 , LMK5C22212A
可使用輸入頁面創建級聯配置,其中相關的 VCO 緩沖器和分頻器通過源選擇寄存器的狀態進行推理并自動啟用。
為了使級聯配置有效,至少一個 PLL 必須始終有效并設置為 XO 基準源。APLL 啟動優先級盡可能自動選擇作為 XO 源的 APLL,在所有其他 PLL 之前啟動。如果處于引腳選擇模式,無法正確推斷啟動優先級,用戶必須在 User Controls 頁面中自行設置此優先級。在下面的示例中,APLL3 以 XO 輸入為基準,APLL1 和 APLL2 以 APLL3 為基準。優先級按升序控制,0 優先級最高,1 優先級最低。APLL 可以共享優先級;如果所有 APLL 優先級均設置為 0,則所有 APLL 會同時啟動。

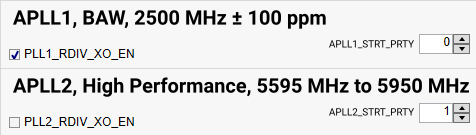

圖 3-13 級聯 APLL 啟動優先級
