ZHCUCH2 November 2024 MCF8329A
5.5 限制和調節電源
MCF8329A 提供了限制和調節電源的選項。此功能可用于電池供電的電機驅動器應用，例如無繩吸塵器、電動工具等。
請按照以下步驟限制電源。在此模式下，電源僅限于參考功率，不主動調節。
- 將 CTRL_MODE 配置為功率控制 (1b)。
- 配置 MAX_POWER。這將設置 MCF8329A 在 100% 占空比命令下可以從直流輸入電源獲取的最大功率。例如，如果 MAX_POWER 配置為 25W，MCF8329A 將在 50% 占空比命令下從電源消耗 12.5W。
- 電源控制環路使用與速度環路模式相同的 PI 控制器參數。Kp 和 Ki 系數通過 SPD_POWER_KP 和 SPD_POWER_KI 進行配置。調優 SPD_POWER_KP and SPD_POWER_KI 是試驗性的。建議手動調優這兩個參數，直到獲得所需的結果。

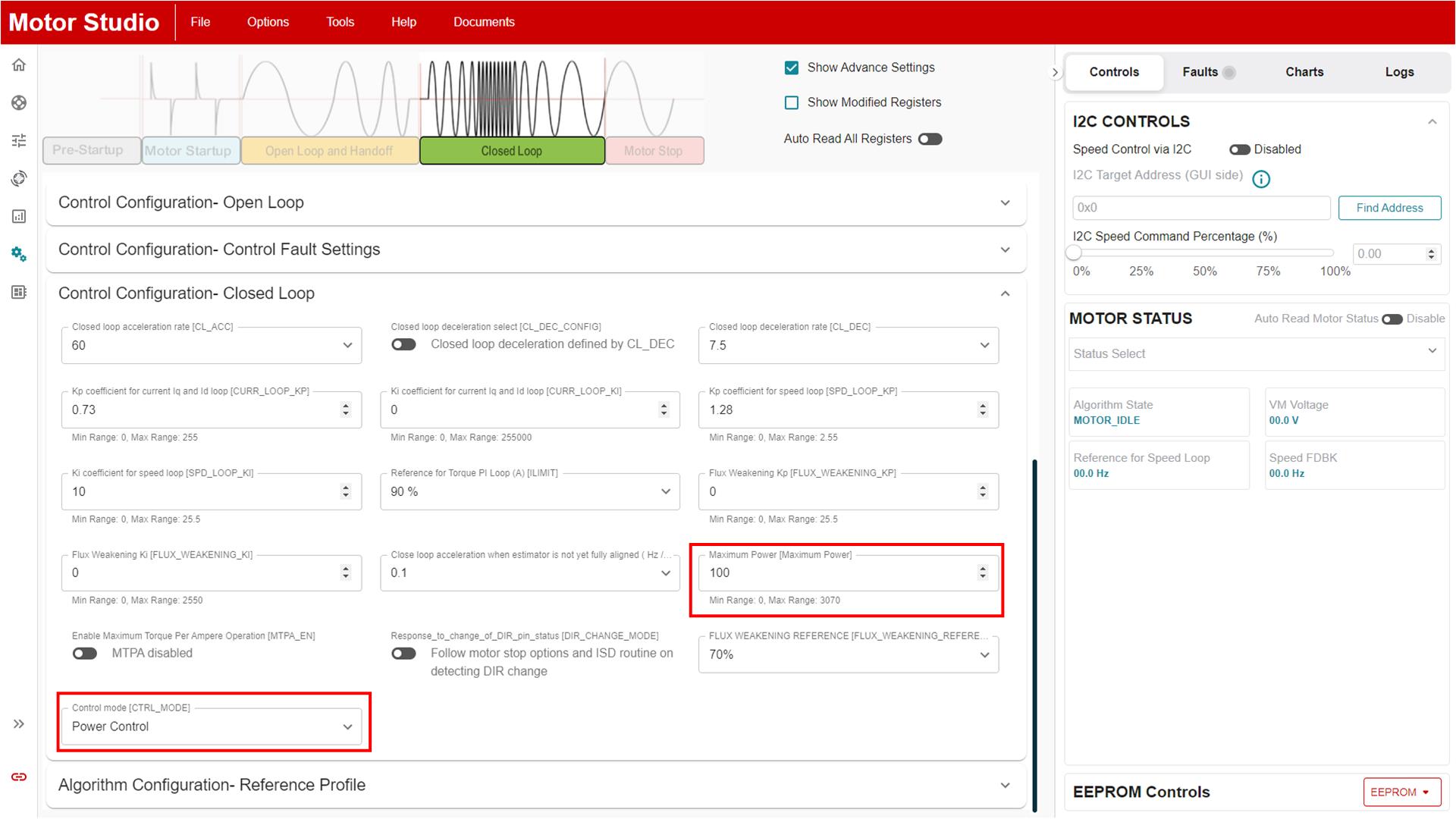

圖 5-5 功率控制設置
