ZHCUBI1 November 2023 LMK3H0102 , LMK3H0102-Q1
3.1.1.4 OTP 選項

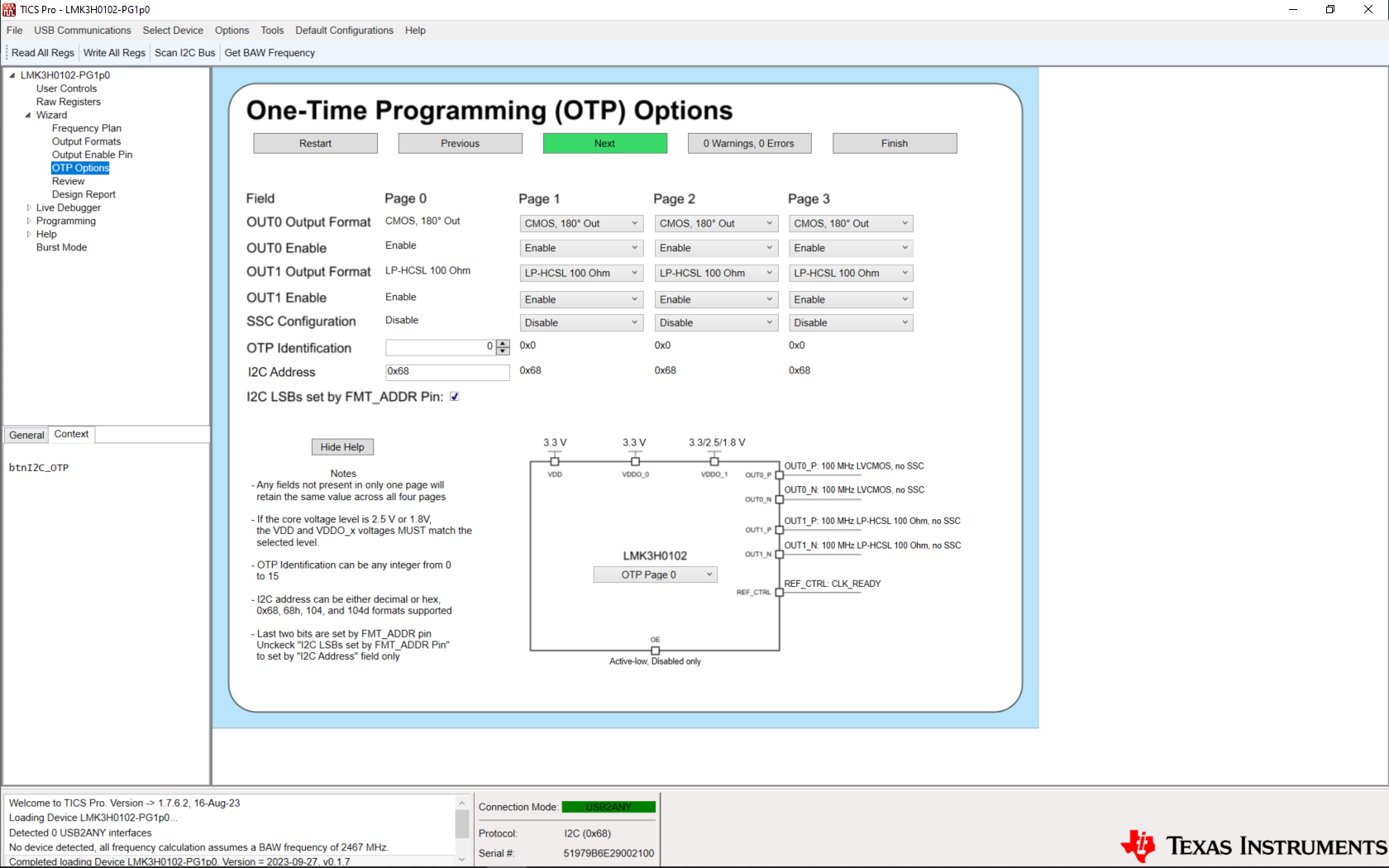

圖 3-5 LMK3H0102 向?qū)А癘TP Options”頁面利用 OTP Options 頁面，可以配置實時寄存器中不存在的其他 OTP 頁面。如果在 I2C 模式下使用向?qū)В瑒t默認情況下會跳過該頁面，如果手動導航到該頁面，則該頁面上的選項將顯示為灰色。輸出時鐘、輸出使能和 FOD0 上的 SSC 的格式都可以在不同的 OTP 頁面中進行修改。“Page 0”設置是根據先前的向?qū)ы?yè)面指定的。更改第 0 頁字段需要導航到前面的頁面。
OTP Identification 和 I2C Address 在四個 OTP 頁面之間共享。OTP Identification 是一個四位字段，可以設置為 0 和 15 之間的任何整數值。I2C Address 是一個 7 位字段，可以設置為 I2C 標準允許的 0 和 127 之間的任何值。I2C 地址的兩個最低有效位由啟動時 FMT_ADDR 引腳的狀態進行設置。
當處于“I2C + OTP Configuration”模式時，OTP Options 和 Review 頁面中的方框圖具有一個下拉列表，用于顯示指定 OTP 頁面的引腳配置。
