ZHCUBI1 November 2023 LMK3H0102 , LMK3H0102-Q1
3.1.1.2 輸出格式

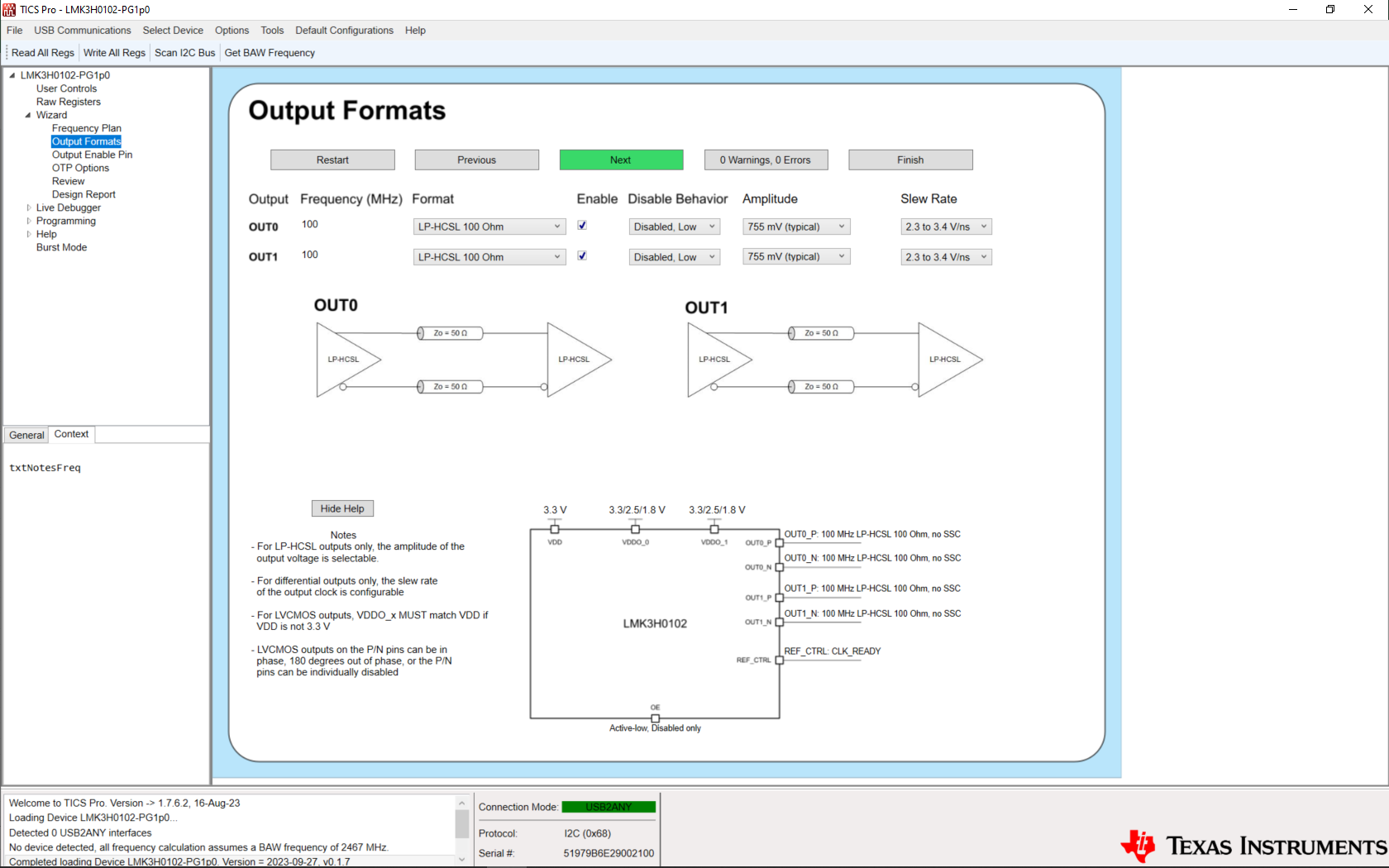

圖 3-3 LMK3H0102 向?qū)А癘utput Formats”頁面利用 Output Formats 頁面，可以配置器件輸出的格式。對于所選的每種輸出類型，GUI 中的圖像會發生變化以提供視覺幫助。對于差分輸出，這些是顯示所需端接的圖。對于單端輸出，這些是顯示輸出的 P 和 N 引腳的行為的圖。
如果選擇了 LP-HCSL 輸出，則 Amplitude 字段設置典型的 LP-HCSL 振幅。如果選擇了 LVDS 輸出，則該字段將隱藏，因?yàn)樵O(shè)置不適用于 LVDS。對于 LVCMOS 輸出，相位是可選的，并且字段會更改為 Phase 字段。OUTx_P 和 OUTx_N 引腳可以單獨啟用，可以同相或反相。
對于所有差分輸出，可以使用 Slew Rate 字段配置輸出壓擺率。對于單端輸出，相位和 LVCMOS 電壓可選，Slew Rate 字段會更改為 LVCMOS Voltage 字段。LVCMOS Voltage 不受寄存器支持，而是用于通過在方框圖中顯示引腳電壓來提供可視化信息。
可以在該頁面中單獨啟用或禁用每個輸出。禁用的輸出可在內部被拉至 GND 或被置于三態。默認情況下，任何禁用的輸出都被拉至 GND。
