ZHCUBI1 November 2023 LMK3H0102 , LMK3H0102-Q1
3.1.3.1 寄存器

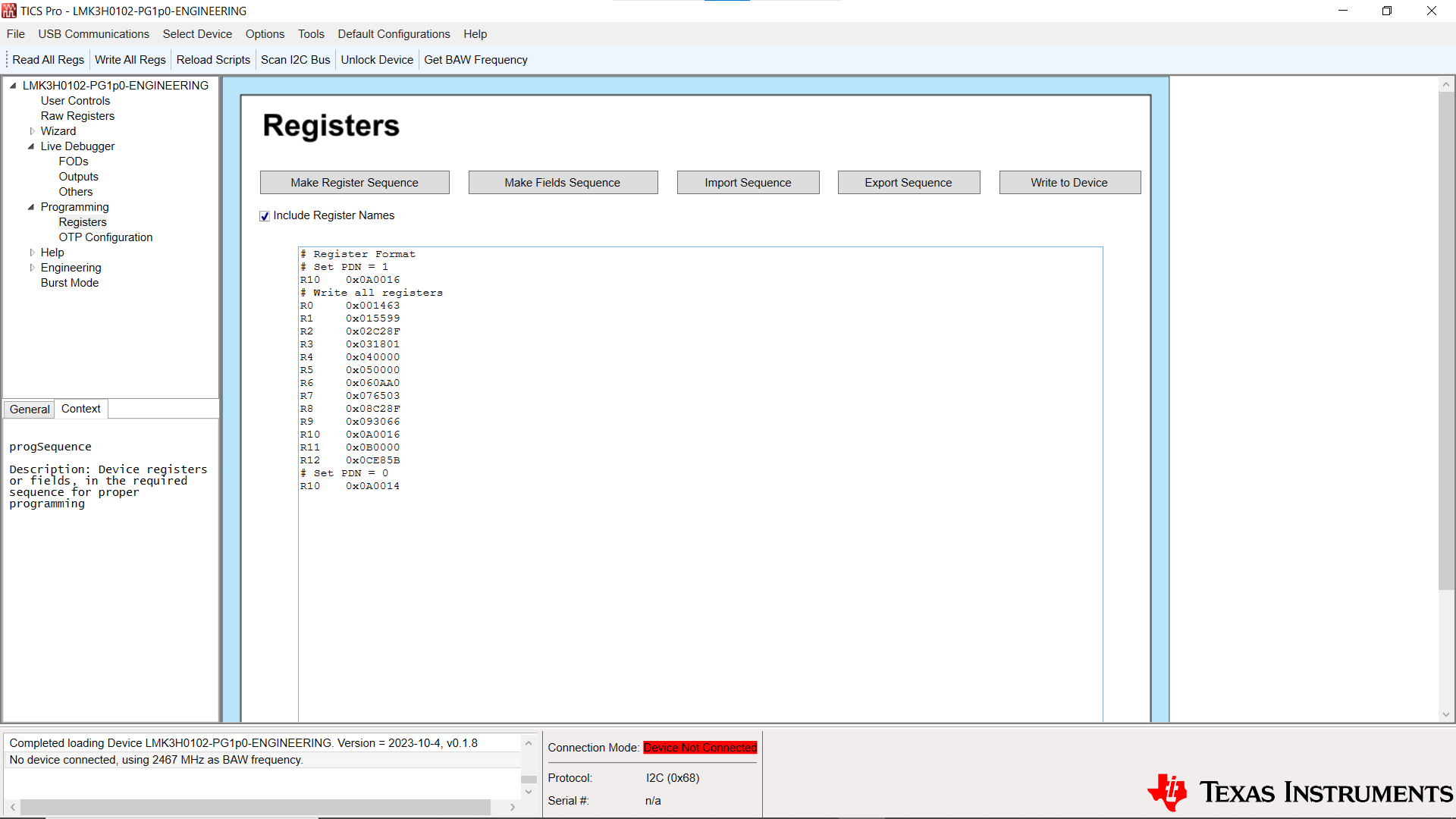

圖 3-13 LMK3H0102“Registers”頁面利用 Registers 頁面，可以對器件寄存器進行批量讀取和寫入。Make Register Sequence 按鈕用于生成一個寄存器序列，以將所有必需的寄存器寫入器件。這包括在修改寄存器之前將 PDN 位設置為“1”，然后將該位設置為“0”。Include Register Names 復選框用于在寄存器數據之前插入寄存器名稱，并用制表符分隔?？梢允褂?Make Fields Sequence 按鈕逐字段寫入寄存器?？梢允褂?Import Sequence 和 Export Sequence 按鈕將序列導入 GUI 和從 GUI 中導出?？梢允褂?Write to Device 按鈕將上述按鈕下方的 progSequence 字段的內容寫入器件。
可以使用 progSequence 和 Write to Device 按鈕將自定義數據寫入器件。對自定義數據的要求如下：
- 空行將被忽略。
- 注釋必須以“#”字符開頭。
- 寄存器可以僅是數據，也可以是寄存器名稱和數據。如果是寄存器名稱和數據，則必須用制表符或單個空格分隔這兩者。
- 可以指定字段名稱和數據。如果指定，則必須使用制表符或單個空格分隔這兩者。
