ZHCUBA1C December 2022 – August 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
4.4 熱折返
在此頁面中可以配置熱折返相關參數。通過熱折返，系統可以在達到定義的器件熱閾值時降低功耗，從而幫助自動管理功耗和溫度系統要求。
熱折返是 SPM 引擎的功率折返策略之一。有關 SPM 的更多信息，請參閱 TPS257xx-Q1 系統電源管理。
熱階段由熱敏電阻網絡通過 NTC 器件引腳 (GPIO5) 進行監控，如圖 4-3 中所述。NTC 或 PTC 熱敏電阻配置僅支持正電壓斜率（從最低溫度到最高溫度）。
圖 4-3 熱敏電阻實現選項：NTC 和 PTC 電路圖第 1 階段是第一個熱折返階段，接著是第 2 階段，最后是第 3 階段。從第 1 階段開始，電壓閾值必須按從最低溫度到最高溫度的順序進行配置。輸入電壓電平可以根據目標系統硬件設計中使用的熱敏電阻類型和外部電阻值來計算。有關給定應用操作所需每個階段的電壓輸入計算，請參閱熱敏電阻數據表。在 GUI 中啟用后，可以選擇提供的兩個預設值之一：
PRESET1 基于一個 RB = 3kΩ 且 RNTC = 47kΩ 的 NTC。
| 電壓閾值 | 電壓/溫度 |
|---|---|
| 第 1 階段 VTHF | 0.392V (40°C) |
| 第 1 階段 VTHR | 0.574V (50°C) |
| 第 2 階段 VTHF | 0.686V (55°C) |
| 第 2 階段 VTHR | 0.938V (65°C) |
| 第 3 階段 VTHF | 1.078V (70°C) |
| 第 3 階段 VTHR | 1.386V (80°C) |
PRESET2 基于一個 RB = 10kΩ 的 PTC (TMP61)。
| 電壓閾值 | 電壓/溫度 |
|---|---|
| 第 1 階段 VTHF | 1.82V (40°C) |
| 第 1 階段 VTHR | 1.876V (50°C) |
| 第 2 階段 VTHF | 1.904V (55°C) |
| 第 2 階段 VTHR | 1.96V (65°C) |
| 第 3 階段 VTHF | 1.988V (70°C) |
| 第 3 階段 VTHR | 2.03V (80°C) |

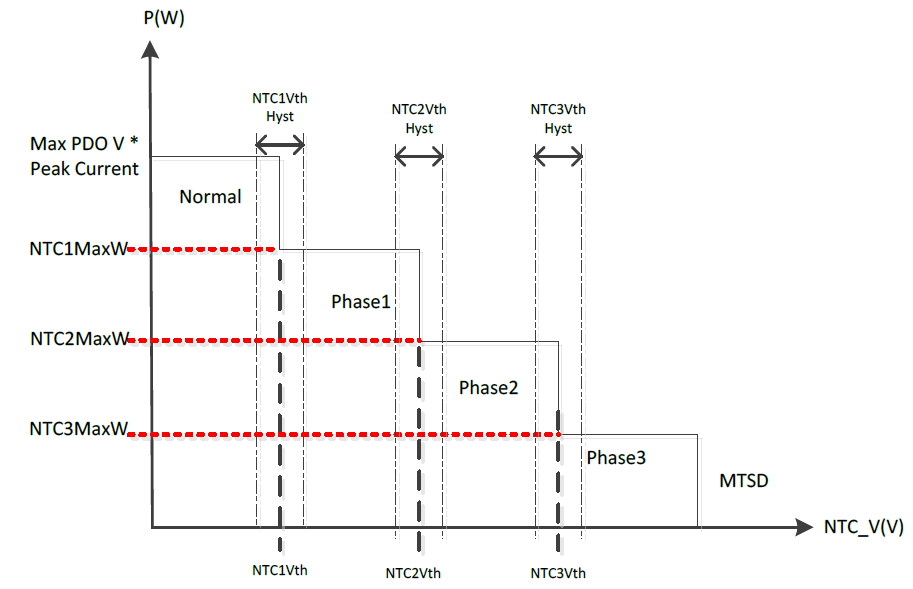

圖 4-4 熱折返階段與最大端口功率間的關系每個階段的最大功率是每個熱折返階段的可配置總端口功率輸出。通過編程設置相對于 VBUS 總功率的最大功率。請注意，如果給定熱折返階段的最大功率小于用戶定義的總最小端口功率（雙端口系統中的最小端口功率之和），則會在進入相應的熱折返階段時禁用端口。
雙端口示例：
- USB VBUS 總功率 = 100W
- VBUS 端口 A 最大功率 = 60W 且 VBUS 端口 B 最大功率 = 60W
- VBUS 端口 A 最小功率 = 15W 且 VBUS 端口 B 最小功率 = 15W
- 第 1 階段的最大功耗 = 60W
- 進入此階段后，所有端口的 USB VBUS 總功率會降低至 60W
-
第 2 階段的最大功率 = 30W
- 進入此階段后，所有端口的 USB VBUS 總功率會降低至 30W
-
第 3 階段的最大功率 = 15W
- 進入此階段后，所有端口的 USB VBUS 總功率會降低至 15W，這小于每個端口的最小功率之和（15W + 15W = 30W）。在這種情況下，配置的最大折返功率可以滿足單個端口的最小 15W 要求，從而導致一個端口被禁用。
