5.4 直接 EEPROM 編程
EEPROM 器件可以使用通過 GUI 和一組有效的密鑰生成的 Full Flash 二進制文件進行編程，詳見 節 5.1.1。雖然可以使用板載 TIVA MCU 對 TPS257xx-Q1 EVM 上的 EEPROM 進行編程，但也可以使用與 EVM 上正確引腳連接的標準 EEPROM 編程器。在對定制硬件設計的 EEPROM 進行編程時，也可以使用 EEPROM 編程器。這是對空白 EEPROM 進行初始編程所必需的。
例如，EEPROM 編程可以使用 Total Phase? Aardvark I2C/SPI? 主機適配器來完成。使用編程器時需要遵循以下步驟：
- 安裝 Total Phase Flash Center Software
- 將 Aardvark I2C/SPI 主機適配器連接到 PC
- 安裝 Aardvark I2C/SPI 主機適配器的 USB 驅動程序
設置完成后，請按照以下步驟對 EEPROM 進行編程：
- 斷開所有器件與 TPS257xx-Q1 器件 USB 充電端口的連接。在整個編程過程中，所有 USB 端口必須保持?jǐn)嚅_。
- 調用 Flash Center Software

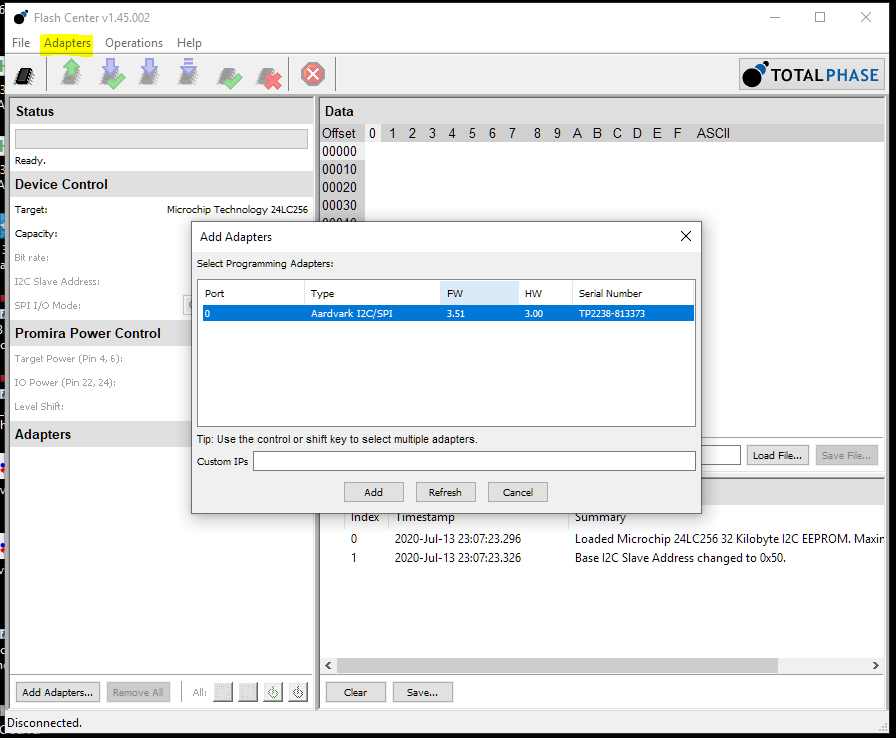

- 選擇： Adapters > Add Adapters
- 選擇 Add Adapters 后會轉到以下屏幕。點擊 Add 按鈕

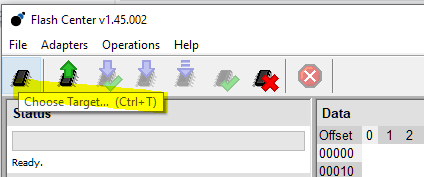

- 點擊 Choose Target 圖標
- 選擇要編程的目標器件。如果未顯示器件型號，請選擇具有相同存儲器容量的目標器件。
- 選擇 Load File > Open 并導航至 TI 提供的 Full Flash 二進制示例文件或通過 GUI 創建的自定義二進制文件。

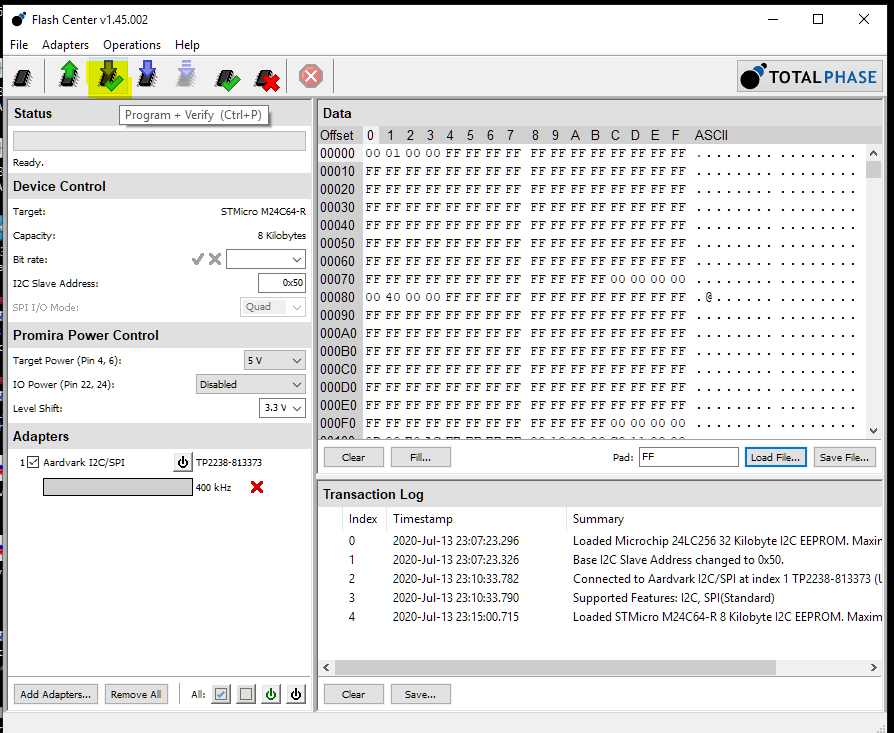

- 選擇 Program and Verify
