6 遙測

該 EVM 支持器件通過 USB 與集成的 TIVA MCU 進行通信。將 USB 電纜連接到 EVM 的 micro USB 端口，如圖 6-1 所示。除了允許通過 I2C 進行 EEPROM 編程外，USB 連接還在 EVM 和 PC 之間提供數據和控制通信路徑。使用 USB 接口，用戶可以控制以下操作：

• 器件復位
• I2C 端口配置
• 詳細說明充電端口運行狀態的遙測數據
• 器件狀態

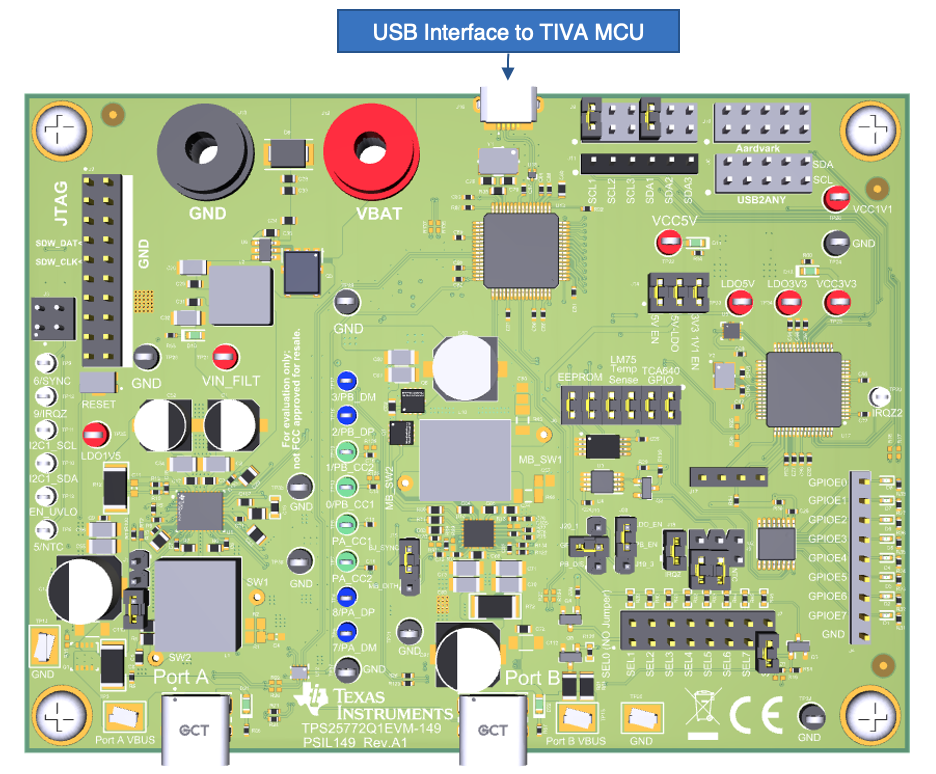

圖 6-1 TIVA USB 端口連接

TPS257XX-Q1-GUI 的左下角會顯示連接狀態，請參閱圖 6-2 和圖 6-3。也可以通過點擊狀態圖標來連接或斷開 TIVA USB 端口。如果未連接，點擊該圖標可以建立連接。

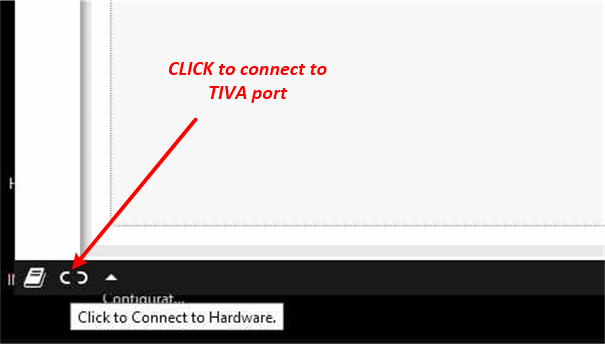

圖 6-2 TIVA USB 已斷開連接

圖 6-3 TIVA USB 已連接

如果無法建立連接，請檢查 GUI 左上方控件中的串行端口配置（請參閱圖 6-4）。

圖 6-4 GUI 通信端口菜單

GUI 中的遙測視圖通過點擊邊欄中的 Device Communication 按鈕來選擇，請參閱圖 6-5。

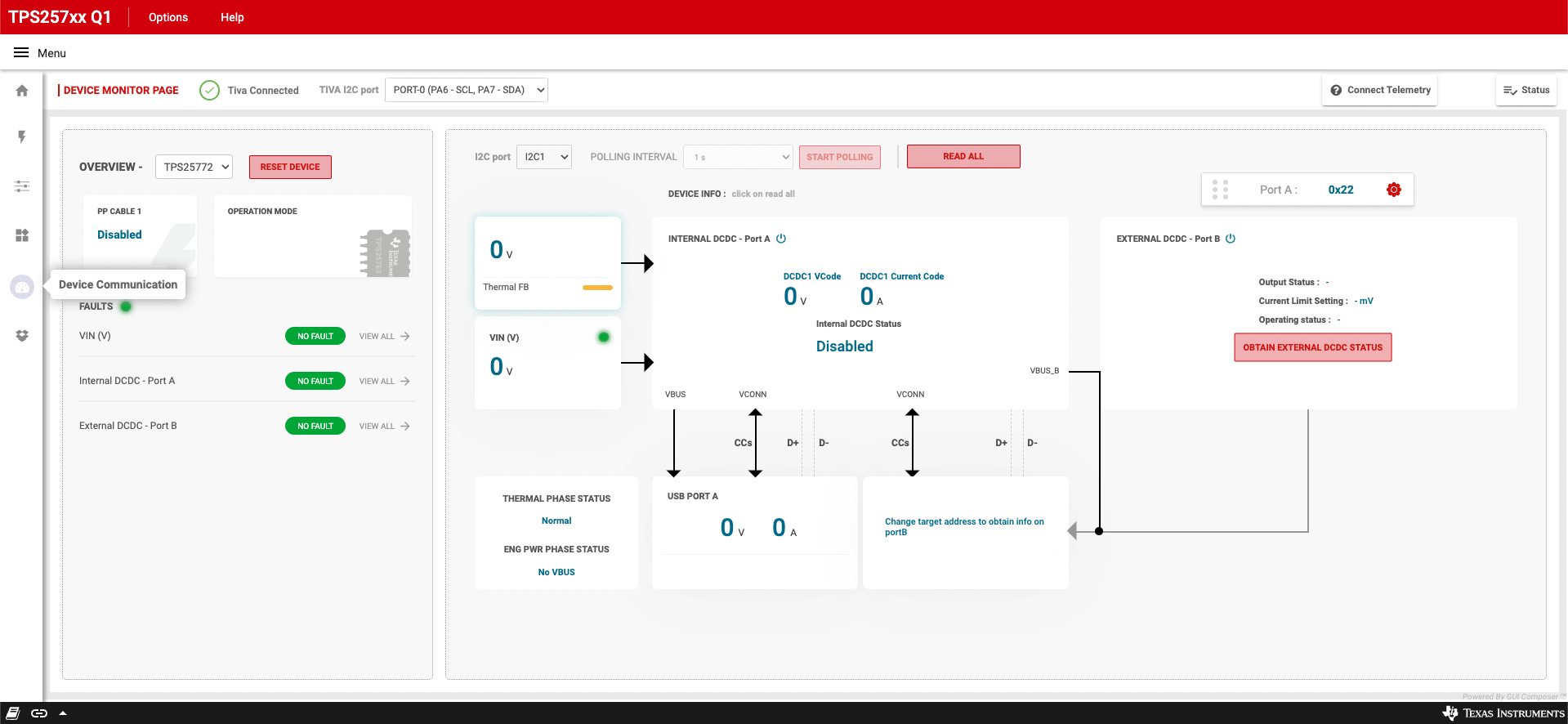

圖 6-5 TPS257xx-Q1 遙測界面

確保選擇正確的目標地址來訪問器件遙測信息。該地址由 TVSP 引腳配置確定，如器件特定數據表中所述。端口 A 的目標地址為 0x22 或 0x23，端口 B 的目標地址為 0x26 或 0x27（在雙端口器件上）。一次只能讀取一個端口狀態。

GUI 提供端口 A 和端口 B 目標地址選擇控件，以便與硬件配置保持一致，請參閱圖 6-6。

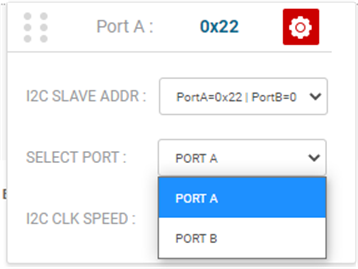

圖 6-6 遙測端口配置

除了主要遙測信息外，點擊 GUI 頁面右上方的 Status 按鈕會打開快速狀態窗口，該窗口會在選擇 READ ALL 按鈕時顯示有關端口充電狀態的其他信息，請參閱圖 6-7。

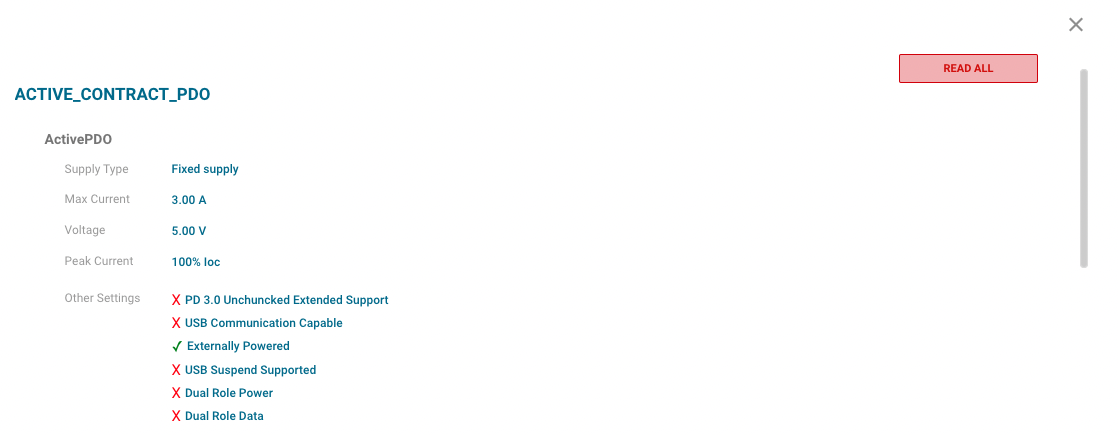

圖 6-7 遙測狀態 視圖
